硬件部分

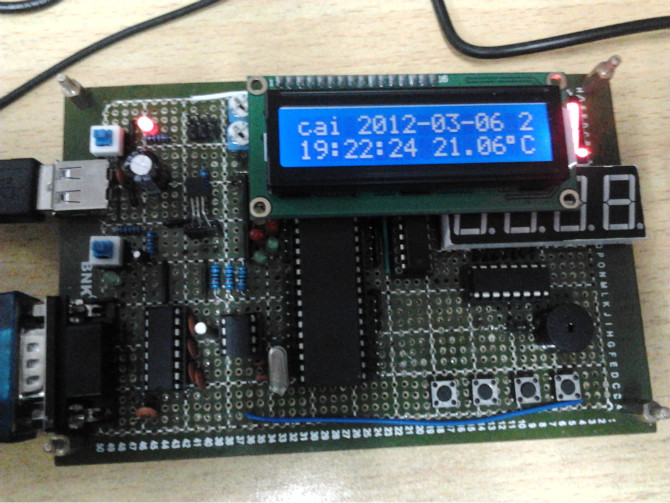

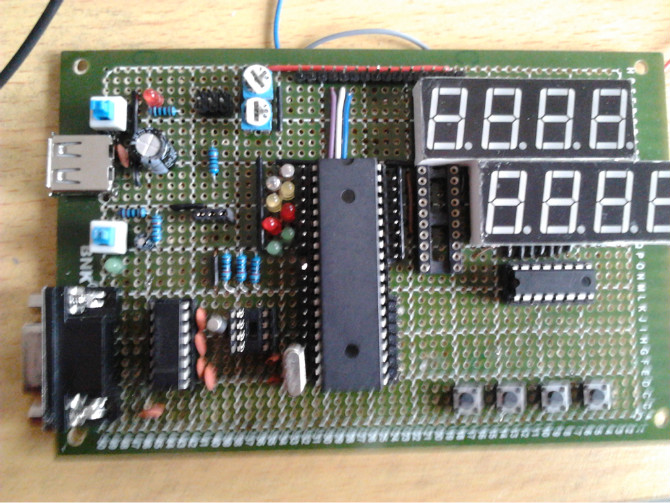

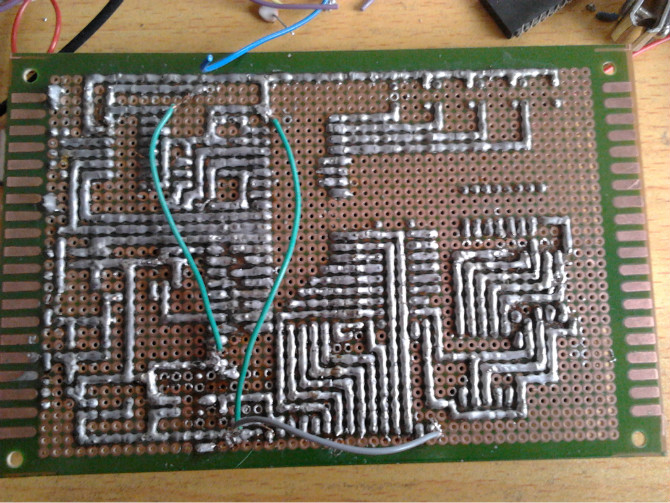

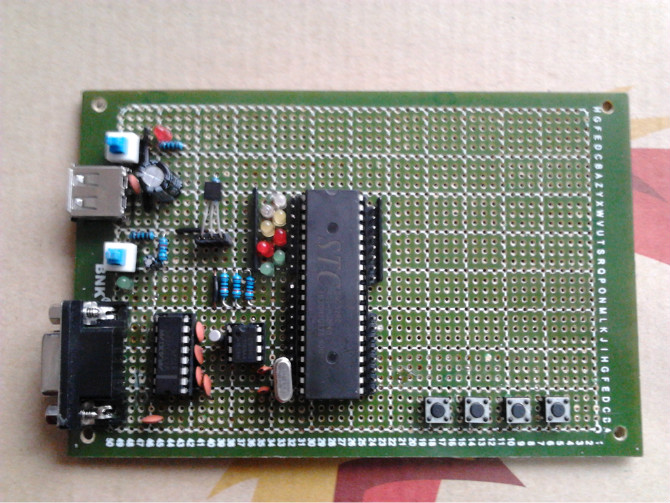

基于51單片機、 ds1302時鐘芯片、 ds18b20溫度芯片、 以及1602液晶顯示的 實時時間 和 實時溫度顯示 。同時可通過按鍵 設置 年、月、日、時、分、星期。 并且可以設置鬧鐘 當鬧鐘時間到時 蜂鳴器持續發出 滴..聲 同時led燈不停閃爍 且在一分鐘內沒有按指定停止按鍵 鬧鐘將自動停止 。。。

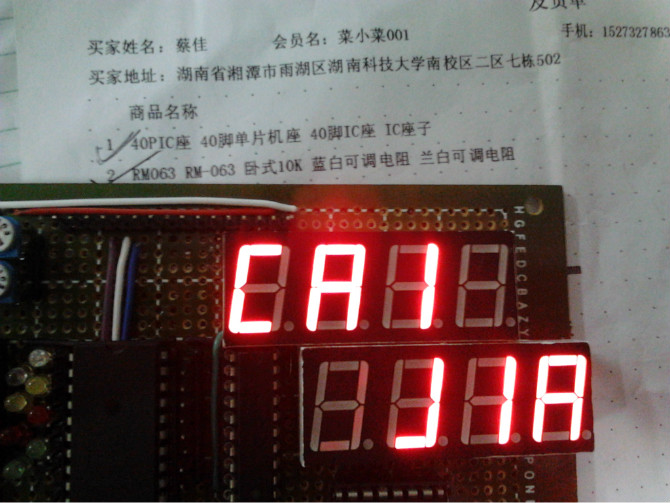

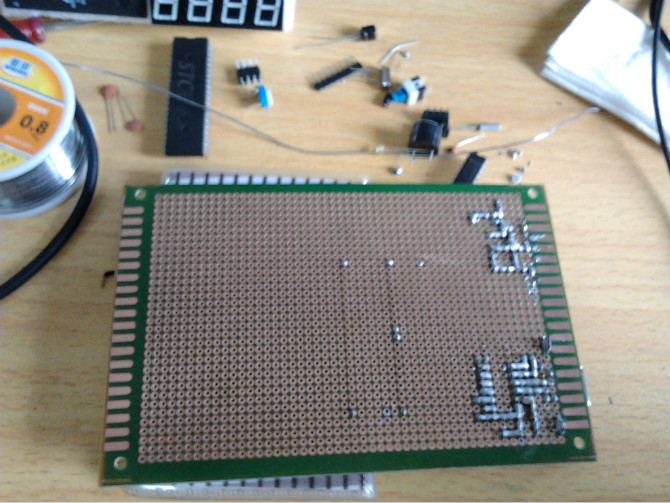

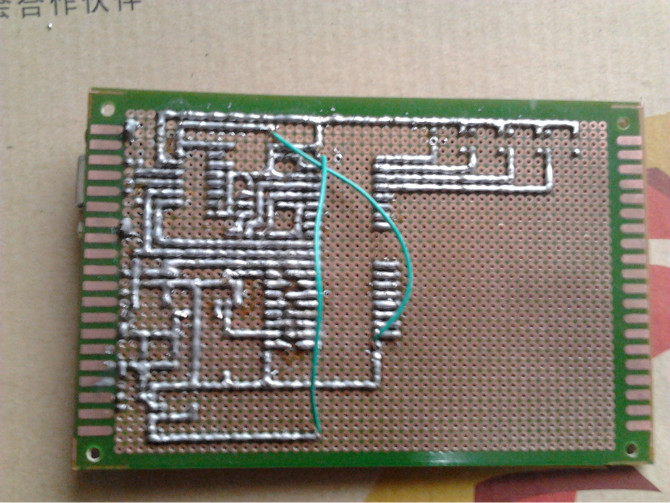

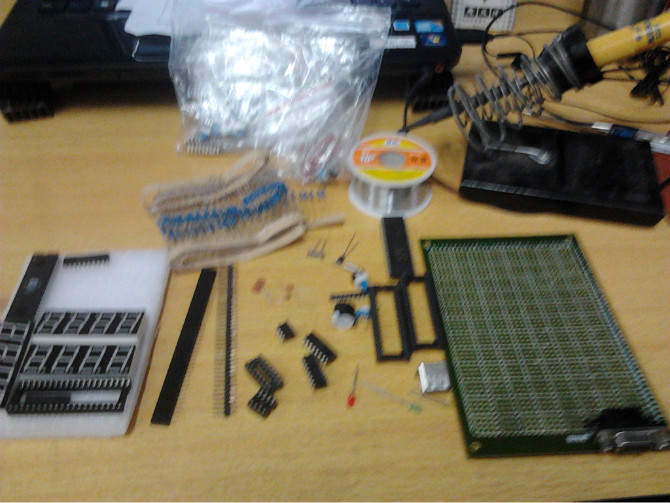

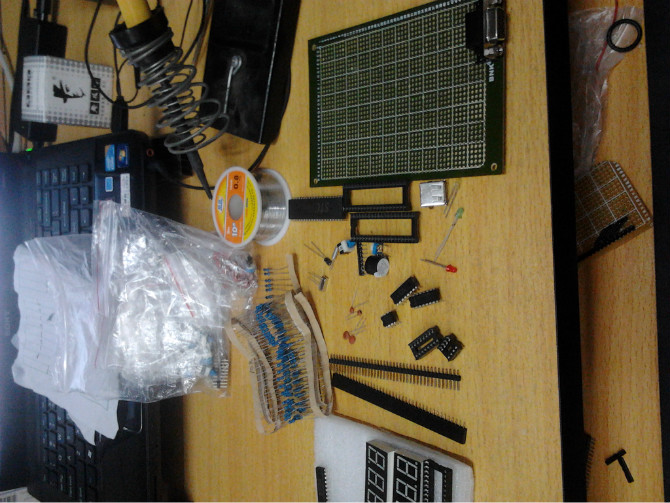

.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
.jpeg)
軟件部分
如果網頁上復制的代碼不能編譯可以從這里下載keil工程: http://www.izizhuan.cn/f/dszdec.rar
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit spk=P1^7;
sbit led=P1^5;
sbit DQ=P1^0;
sbit RS=P2^4;
sbit RW=P2^5;
sbit EN=P2^6;
sbit key1=P2^0;
sbit key2=P2^1;
sbit key3=P2^2;
sbit key4=P2^3;
sbit IO=P3^6;
sbit RST=P3^7;
sbit SCLK=P3^5;
uchar code table[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39};
int nian,xing,yue,ri,shi,fen,miao;
uchar num,temp,c,d,time[7],a,b,aa,bb,ns,ng,ys,yg,rs,rg,ss,sg,fs,fg,ms,mg,flag;
/*******************1602************************/
void delay(int z)
{
int x,y;
for(x=z;x>0;x--)
for(y=100;y>0;y--);
}
void write_com(uchar com) //寫命令
{
RS=0;
P0=com;
delay(5);
EN=1;
delay(5);
EN=0;
}
void write_data(uchar date) //寫數據
{
RS=1;
P0=date;
delay(5);
EN=1;
delay(5);
EN=0;
}
void init() //初始化
{
RW=0;
EN=0;
write_com(0x38); //顯示模式設置
write_com(0x0c); //開顯示 不顯示光標 不閃
write_com(0x06); //寫一個字符 地址指針 光標 加一 整屏不移動
write_com(0x01); //顯示清零
write_com(0x80+0x04);
write_data('2');
write_com(0x80+0x05);
write_data('0');
write_com(0x80+0x00);
write_data('c');
write_com(0x80+0x01);
write_data('a');
write_com(0x80+0x02);
write_data('i');
write_com(0x80+0x4e);
write_data(0xdf);
write_com(0x80+0x4f);
write_data('C');
write_com(0x80+0x4b);
write_data(0x2e); //顯示"。"
}
/**************DS18B20****************/
void delay1(unsigned int t) //延時函數
{
while(t--);
}
void init1() //初始化
{
uchar n=0;
DQ=1; //DQ復位
delay1(8);
DQ=0; //主機將DQ拉低
delay1(80); //大于480us的延時
DQ=1;
delay1(5); //延時15~60us
n=DQ;
delay1(5); //若n=0初始成功 n=1初始失敗（可設置返回值查看n是否為1）
}
void write_byte(uchar dat) //寫入一個字節
{
uint i;
for(i=0;i<8;i++)
{
DQ=0;
DQ=dat&0x01;
delay1(12);
DQ=1;
dat>>=1;
}
delay1(4);
}
uchar read_byte() //讀入一個字節
{
uint k=0;
uchar value=0;
for(k=0;k<8;k++)
{
DQ=0;
value>>=1;
DQ=1;
if(DQ)
value|=0x80;
delay1(4);
}
return value;
}
uchar read_temp() //讀取溫度函數
{
uchar a=0,b=0;
init1();
write_byte(0xcc);
write_byte(0x44);
delay1(200);
init1();
write_byte(0xcc);
write_byte(0xbe);
a=read_byte();
b=read_byte();
c=b;
d=a;
b<<=4;
b+=(a&0xf0)>>4;
return b;
}
/***********************1302**********************/
void wirte_byte1(uchar date) //寫入一個字節
{
uchar i;
for(i=8;i>0;i--)
{
IO=date&0x01;
SCLK=0;
SCLK=1;
date=date>>1;
}
}
uchar read_byte1() //讀一個字節
{
uchar dat,i;
for(i=8;i>0;i--)
{
dat=dat>>1;
SCLK=0;
if(IO)
dat=dat|0x80;
SCLK=1;
}
return(dat);
}
void write_ds1302(uchar add,uchar date) //將數據寫入1302中
{
RST=0;
SCLK=0;
RST=1;
wirte_byte1(add);
wirte_byte1(date);
RST=0;
SCLK=1;
}
uchar read_ds1302(uchar add) //讀出1302中數據
{
uchar temp;
RST=0;
SCLK=0;
RST=1;
wirte_byte1(add);
temp=read_byte1();
RST=0;
SCLK=0;
return (temp);
}
uchar huan_BCD(uint z) //將數據 轉換成BCD
{
uint a,b;
a=z/10;
b=z%10;
a=a&0xff;
b=b&0xff;
a<<=4;
a=a|b;
return (a);
}
void xian_shi() //液晶顯示函數
{
if(b==0&a==0)
{
ms=time[0]/16;
mg=time[0]%16;
fs=time[1]/16;
fg=time[1]%16;
fen=fs*10+fg;
ss=time[2]/16;
sg=time[2]%16;
shi=ss*10+sg;
rs=time[3]/16;
rg=time[3]%16;
ri=rs*10+rg;
ys=time[4]/16;
yg=time[4]%16;
yue=ys*10+yg;
ns=time[6]/16;
ng=time[6]%16;
nian=ns*10+ng;
xing=time[5];
}
if(a==1|b==1)
{
ss=shi/10;
sg=shi%10;
write_com(0x80+0x41);
write_data(0xff);
write_com(0x80+0x40);
write_data(table[ss]);
write_com(0x80+0x41);
write_data(table[sg]);
}
if(a==2|b==2)
{
fs=fen/10;
fg=fen%10;
write_com(0x80+0x44);
write_data(0xff);
write_com(0x80+0x43);
write_data(table[fs]);
write_com(0x80+0x44);
write_data(table[fg]);
}
if(a==3)
{
rs=ri/10;
rg=ri%10;
write_com(0x80+0x0d);
write_data(0xff);
write_com(0x80+0x0c);
write_data(table[rs]);
write_com(0x80+0x0d);
write_data(table[rg]);
}
if(a==4)
{
ys=yue/10;
yg=yue%10;
write_com(0x80+0x0a);
write_data(0xff);
write_com(0x80+0x09);
write_data(table[ys]);
write_com(0x80+0x0a);
write_data(table[yg]);
}
if(a==5)
{
ns=nian/10;
ng=nian%10;
write_com(0x80+0x07);
write_data(0xff);
write_com(0x80+0x06);
write_data(table[ns]);
write_com(0x80+0x07);
write_data(table[ng]);
}
if(a==6)
{
write_com(0x80+0x0f);
write_data(0xff);
write_com(0x80+0x0f);
write_data(table[xing]);
}
write_com(0x80+0x06); //在液晶第一行第七八位顯示 年
write_data(table[ns]);
write_com(0x80+0x07);
write_data(table[ng]);
write_com(0x80+0x08);
write_data('-');
write_com(0x80+0x09); //在液晶第一行第十十一位顯示 月
write_data(table[ys]);
write_com(0x80+0x0a);
write_data(table[yg]);
write_com(0x80+0x0b);
write_data('-');
write_com(0x80+0x0c); //在液晶第一行第十三 十四位顯示 日
write_data(table[rs]);
write_com(0x80+0x0d);
write_data(table[rg]);
write_com(0x80+0x0f); //在液晶第一行第十七位顯示 星期
write_data(table[xing]);
write_com(0x80+0x40); //在液晶第二行第二三位顯示 時
write_data(table[ss]);
write_com(0x80+0x41);
write_data(table[sg]);
write_com(0x80+0x42);
write_data(':');
write_com(0x80+0x43); //在液晶第二行第五六位顯示 分
write_data(table[fs]);
write_com(0x80+0x44);
write_data(table[fg]);
write_com(0x80+0x45);
write_data(':');
write_com(0x80+0x46); //在液晶第二行第八九位顯示 秒
write_data(table[ms]);
write_com(0x80+0x47);
write_data(table[mg]);
}
void keyscan() //按鍵設置函數 可任意設置年月日時分秒星期的數值
{
if(key4!=0)
{
if(key1==0) //key1按鍵 選擇需設置的位
{
if(key1==0)
{
a++;
delay(1);
}
while(!key1)
{
delay(1);
}
}
if(a!=0)
{
if(key2==0) //key2按鍵 可將需設置的數 調大
{
if(a==1)
{
shi++;
if(shi>=24)
{
shi=0;
}
}
if(a==2)
{
fen++;
if(fen>=60)
{
fen=0;
}
}
if(a==3)
{
ri++;
if(ri>=32)
{
ri=1;
}
}
if(a==4)
{
yue++;
if(yue>=12)
{
yue=1;
}
}
if(a==5)
{
nian++;
if(nian>=99)
{
nian=0;
}
}
if(a==6)
{
xing++;
if(xing>=8)
{
xing=1;
}
}
}
if(key3==0) //key3按鍵 可將需設置的數 調小
{
if(a==1)
{
shi--;
if(shi<0)
{
shi=23;
}
}
if(a==2)
{
fen--;
if(fen<0)
{
fen=59;
}
}
if(a==3)
{
ri--;
if(ri<1)
{
ri=31;
}
}
if(a==4)
{
yue--;
if(yue<1)
{
yue=12;
}
}
if(a==5)
{
nian--;
if(nian<0)
{
nian=99;
}
}
if(a==6)
{
xing--;
if(xing<1)
{
xing=7;
}
}
}
if(a==7) //當按下key1 7次后 將個數據寫入1302
{
a=0;
write_ds1302(0x8e,0x00); //WP=0 寫操作
write_ds1302(0x80,0x00); //0x80是寫秒數據
write_ds1302(0x82,huan_BCD(fen)); //0x82是寫分數據
write_ds1302(0x84,huan_BCD(shi)); //0x84是寫時數據
write_ds1302(0x86,huan_BCD(ri)); //0x84是寫日數據
write_ds1302(0x88,huan_BCD(yue)); //0x84是寫月數據
write_ds1302(0x8a,huan_BCD(xing)); //0x84是寫星期數據
write_ds1302(0x8c,huan_BCD(nian)); //0x84是寫年數據
write_ds1302(0x8e,0x80); //WP=1 寫保護
}
}
}
}
void naozhong() //通過按鍵設置鬧鐘 時 分
{
if(key1!=0)
{
if(key4==0)
{
if(key4==0)
{
b++;
delay(1);
}
while(!key4)
{
delay(1);
}
}
if(b!=0)
{
if(key2==0) //key2按鍵 可將需設置的數 調大
{
if(b==1)
{
shi++;
if(shi>=24)
{
shi=0;
}
}
if(b==2)
{
fen++;
if(fen>=60)
{
fen=0;
}
}
}
if(key3==0) //key3按鍵 可將需設置的數 調小
{
if(b==1)
{
shi--;
if(shi<0)
{
shi=23;
}
}
if(b==2)
{
fen--;
if(fen<0)
{
fen=59;
}
}
}
aa=huan_BCD(shi); //將設置的時鐘 賦值給aa
bb=huan_BCD(fen); //將設置的分鐘 賦值給bb
if(b==3) //當按下key4 3次后 鬧鐘設置完成
{
b=0;
}
}
}
}
void main()
{
uint i,temp;
init();
TMOD=0x10;
EA=1;
TH1=(65536-51200)/256;
TL1=(65536-51200)%256;
ET1=1;
while(1)
{
temp=0x81; //讀的初始地址
for(i=0;i<7;i++) //分別把秒分時日月年星期數據讀出分7次讀好一次地址加2" temp+=2;"
{
time[i]=read_ds1302(temp);
temp+=2;
}
if(bb==time[1]&aa==time[2]&!time[0]) //如果讀出來的時鐘 分鐘與1302讀出來的值相等且讀出來的秒鐘為零時 進入中斷
{
TR1=1;
flag=1; //標志位設置為1
}
if(key3==0) //進入鬧鐘后 可由key3按下 停止中斷 標志位置零 允許調時鬧鐘設置按鍵動作 停止鬧鈴
{
led=1;
spk=1;
flag=0;
TR1=0;
}
if(flag!=1) //當進入鬧鐘中斷后 調時與設置鬧鐘的按鍵 無效
{
naozhong();
keyscan();
}
xian_shi();
temp=read_temp();
write_com(0x80+0x49);
write_data(table[temp/10]); //在液晶第二行第十位顯示溫度的十位
write_com(0x80+0x4a);
write_data(table[temp%10]); //在液晶第二行第十一位顯示溫度的個位
write_com(0x80+0x4c);
write_data(table[(d&0x0f)*625/1000]); //在液晶第二行第十三位顯示溫度的小數點后一位
write_com(0x80+0x4d);
write_data(table[(d&0x0f)*625/100%10]); //在液晶第二行第十四位顯示溫度的小數點后二位
}
}
void timer1() interrupt 3 //定時器
{
uint t;
TH1=(65536-50000)/256;
TL1=(65536-50000)%256;
t++;
spk=0; //蜂鳴器 發出 滴答 聲
led=!led; //發光二極管 不停閃爍
delay1(10);
if(t==1120) //約1分鐘后 鬧鐘自動停止 標志位
{
led=1;
spk=1;
t=0;
TR1=0;
flag=0;
}
}
