現在的筆記本包括臺式機都漸漸地舍棄了并口、串口；很多網友也跟我說，臺式?jīng)]有并口了，下載線沒法用了，讓我?guī)退胂朕k法。看來做個USB-ISP下載線是勢在必行了。
在網上搜了下，主要有兩種方案，一種是用FT245串口芯片加ATMEGA8的方案，另一種是只用ATMEGA8進行USB串口協議的軟件模擬和ISP下載全部完成。據說第一種穩定，但成本高，電路復雜，不便自制。我們還是本著低成本，簡單易做的原則進行。就用單個M8來做。
好！廢話少說，干活。在網上搜了一下找了個BUG少，易于自制的圖。

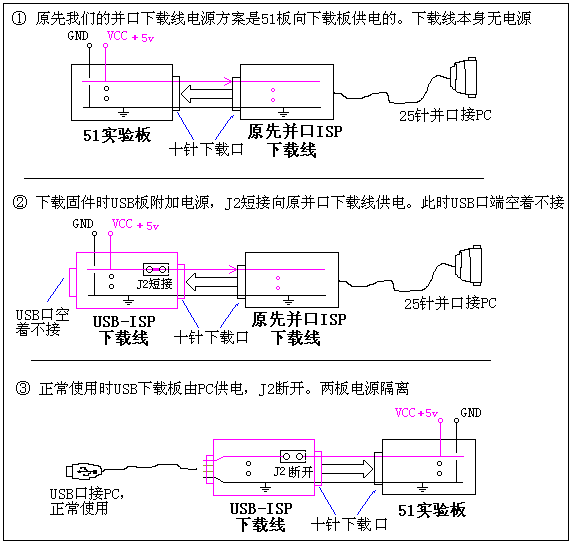

在制做前首先要搞清楚幾點，第一，這個USB下載線本身就是一AVR單片機，在制做完成后首先也得通過其它并或串口ISP下載線給它下載程序，這樣它才能工作。第二先得大概了解一下這個AVR單機機M8的基本資料。這樣才能對電路有個了解，從而便于調試。因此，你原先用的并口ISP下載線在這里還得起著關鍵的作用，可別扔掉啊！我圖示一下這個過程先：
接下來按上述圖的要求準備元件。
元件準備好后，先得檢測下質量，電阻的阻值、發光管的極性、電容是否有短路。要測試下兩個穩壓管的穩壓值是否正確。最最重要的是先把USB接口用延長線接到PC上，然后用萬用表測一下正極在哪，做個標記，這樣就能搞清楚了D＋、D－的位置，也不會接反電源了。免得焊好后發現錯了極性反復焊，焊盤很容易脫落，也避免接反燒了元件。（我開始用的是USB公頭接口，后來發現在板子上吃不上勁，稍一用力很可能會松脫。所以換成母口了）
電路圖我整理了一下，因?yàn)橛械脑恍枰械臑榱朔奖銠z查，避免漏連了線。

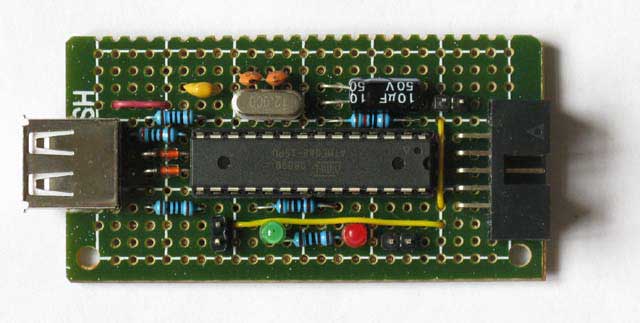

焊接過程就沒什么好說的了，不是PCB板，是洞洞板的，在事先大概做個布局（布局原則就是減短引長度，跳線盡量少。好像我做的跳線并不少哦！）然后就按照上面的電路圖焊接，完成后如下圖，感覺是不是還不錯？：
再來張反面吧，有點慘不忍睹吧！
在調試前也還得先弄清幾個問題：
第一、電源題：原先的并口下載線是靠S51板上來供電的，也就是說當你焊好你的USB-ISP板后給它裝固件時，USB-ISP板得向原并口下載線供電，而固件裝好后USB-ISP板就是靠PC的USB口向我們的USB-IS板供電了，而你以后的51實驗板就不能向這個USB-ISP板供電了，否則PC和51實驗板都向USB-ISP供電，那么電壓不同就有可能燒壞PC口或元件的。因此J2跳線就是為了區別裝固件和正常下載而使用的。裝固件時另附電源加在USB-ISP上，J2短接，可以過J2口向原來的并口下載線供電。當正常使用時，USB-ISP板上的附加電源撤掉，由PC的USB口供電，將J2斷開，隔離開USB-ISP板和51板電源。
J1是降速跳線，短接時慢速，在裝固件時要求在慢速下。J3是M8復位跳線，裝固件時要求M8在復位狀態。正常使用時就斷開這三個跳線了。
第二、ISP接口問題：得弄清下載接口的對應接線，MOSI、MISO、RST、SCK要一一對應不能弄錯。也就是說你原先并口下載線的并口各功能線接到十針的ISP接口和USB-ISP下載線的接口要對得上。例如我的51板是自己做的，上面的十針下載接口是我自己隨意接的沒有按照什么標準。因此我做并口下載線時，就將并口下載線上的各功能線與51板上的一一對應，這樣就能調試通。現在做USB-ISP下載線還是一樣，得按照我自己的十針接口方式，只要各功能線準確無誤地對上就好。
J1是降速跳線，短接時慢速，在裝固件時要求在慢速下。J3是M8復位跳線，裝固件時要求M8在復位狀態。正常使用時就斷開這三個跳線了。
不同的PC端下載軟件對并口腳的定義是不同的，這一點一定要弄清楚，否則是不可能正常下載的。有的軟件有配置文件，可以跟據你的要求設置并口的某個腳為什么功能。如ISPLAY 1.5。這些軟件可在http://www.izizhuan.cn 單片機論壇取得（按標題搜索"下載線"），它的配置文件如圖：
你可以通過修改這些MOSI、MISO、SCK、RST、OE、LE等功能輸出的并口腳號以適應你的下載線。
我的原先并口下載線用的是官方的一張圖：

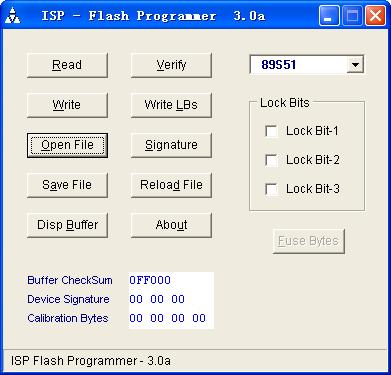

它的配套PC端下載軟件ISP－30A是不能自己設定并口引腳號的。界面如下圖。
好！下面開始調試，檢查USB-ISP下載板沒有連錯線或短路現象。將USB-ISP下載板的三個跳線短接，接上外加電源，測量電流為6mA，應該沒問題。將原先的并口下載線的并口端接至PC，將十腳ISP接口端與USB下載板對接，測量并口板上的電壓已正常。如下圖：（我這是示意圖，因?yàn)樵诜孔永锊迳螾C光線不好，照得不清楚）

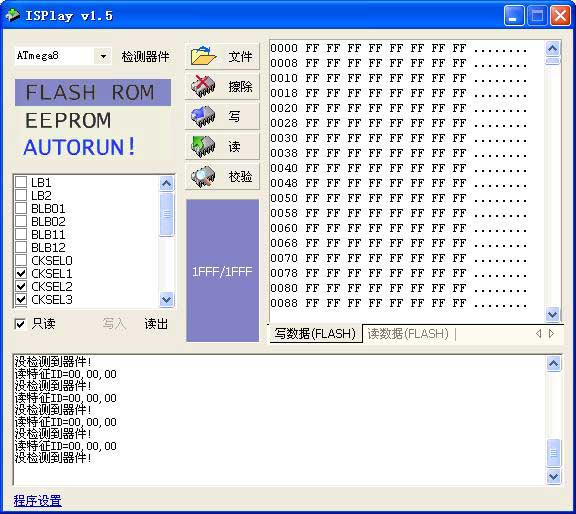

此時USB下載板上的發光管是不會亮的，因?yàn)樗锩鏇](méi)有程序還無法運行。開始進行下載。在PC上運行ISPLAY1.5如圖：
事先我將配置文件Pin_config.ini內的各功能線已修改為和我的并口下載線相同的腳號。在左下角的“程序設置”里選好那個配置文件。點擊“檢測器件”鈕，但始終檢測不到器件，如上圖。我想我的并口下載線肯定是好的，一直在用啊!難道配置文件不起作用？或那個LE控制時序和我那個板上的要求不同？干脆用那個我一直使用的ISP-30A試試吧!于是將它運行。因?yàn)槭且oATMEGA8下載程序，所以在器件選項里選MEGA8。
果然，我點了下Read，居然能正常讀取了，于是我點Open file然后選擇網上下的那個11K大小的main.hex，點擊Write接下來就是寫程序和校驗一切OK。然后點擊Fuse Bytes（熔絲字節），在下圖的SUT0和CKSEL0前點上勾，
然后回到主界面點Write LBs。當寫完之后我把三個跳線一拔，綠色發光管已經亮起，說明M8的程序運行了。這樣我的USB下載板的固件就算裝好了。
將USB下載板從并口下載器上拔下，我去掉附加電源后將它插到PC的USB口上，立即就發現了新USB設備，一切沒有懸念，安裝驅動程序一路正常（這部分軟件的使用網上已寫的很詳細，我就不重復了），PC告訴我設備可以使用了。我將我的51板和USB下載線連上

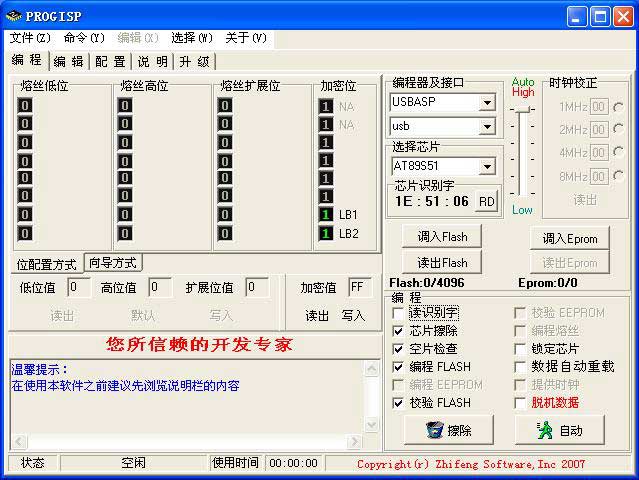

運行PROGISP1.6.6
一陣狂喜過后我在“編程器及接口”下的選擇框中選USBASP，在“選擇芯片”里選AT89S51。
點擊“芯片識別字”右邊的RD鈕，哦！可就是檢測不到器件如下圖：
彈出這個窗，說明USB下載線是正常的了，就是檢測不到51目標板。莫非是ISP連線太長？我又做了根只有10CM的ISP連線，但狀況依舊。唉!沮喪啊。休息休息，喝口水……
突然想起網上說起過用修改過的固件可以針對51板出現的Chip Enable Program Error。立即上網找來那個18K大小的USBISP.hex，重做剛才的下載工作，一切順利，再運行PROGISP1.6.6
哈哈!檢測到51器件了，
特征字不匹配，不管它了，先點擊“是”。于是便試著點擊“讀出Flash”鈕。成功!
我接著點“調入Flash”選擇一個我以前的HEX文件，點擊下面的自動，紅色的發光管在不停地閃爍著，我開心啊！
然而在寫完后校驗時卻總通不過，汗！
是下載線太長不穩定？就剩10CM長了，難道真的天都不可憐我嗎？在一陣無助的胡亂操作中，突發奇想選AT89S52試試。
這一試不要緊呀!居然成功啦! 反復下載不同的程序，一切都OK。
再換上我那長40CM的ISP連線，反復下載程序試驗，你猜怎么著？不要太穩定哦!
至此大功告成!
總結：
下載固件時，如果你原先的并口下載軟件支持ATMEGA8。最好就用你一直使用的并口下載軟件。這樣可以先排除并口下載線上的問題。
遇到問題多試試幾種操作，不要輕易放棄。
還有就是這個PROGISP1.66是不是有BUG？明明是S51，偏偏要選S52才能正常讀寫。還有那個ISPLAY1.5，估計不是配置文件不起作用就是那個LE的時序和我并口下載線上的要求不一樣。后面抽空再找找原因。
本教程所有軟件和工具請?jiān)诒菊締纹瑱C(jī)論壇51板塊下載。http://www.izizhuan.cn/bbs/dpj-754-1.html 另外本例制作過程中有任何問題也可以在論壇帖子中提出，我們大家一起來解決。
我在對驅動的安裝和后面的下載寫的較略是因?yàn)榫W(wǎng)上已把軟件部分寫的很細了，上網一搜“USB-ISP”就能搜到。好了！寫的不夠詳盡之處請拍磚，請大家常來www.izizhuan.cn 來學習單片機。我再加料。

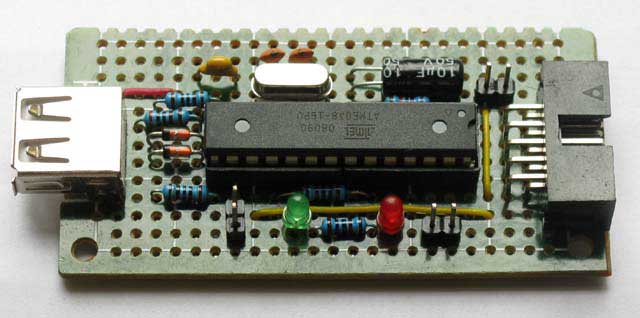

再秀張大圖吧!
