根據設定好的密碼，采用二個按鍵實現密碼的輸入功能，當密碼輸入正確之后，鎖就打開，如果輸入的三次的密碼不正確，就鎖定按鍵3秒鐘，同時發現報警聲，直到?jīng)]有按鍵按下3種后，才打開按鍵鎖定功能；否則在3秒鐘內仍有按鍵按下，就重新鎖定按鍵3秒時間并報警。

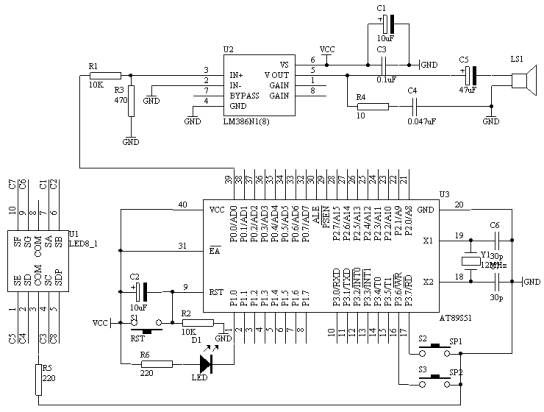

2．電路原理圖
圖4.32.1
3．系統板上硬件連線
（1）． 把“單片機系統”區域中的P0.0/AD0用導線連接到“音頻放大模塊”區域中的SPK IN端子上；
（2）． 把“音頻放大模塊”區域中的SPK OUT端子接喇叭和；
（3）． 把“單片機系統”區域中的P2.0/A8－P2.7/A15用8芯排線連接到“四路靜態數碼顯示”區域中的任一個ABCDEFGH端子上；
（4）． 把“單片機系統“區域中的P1.0用導線連接到“八路發光二極管模塊”區域中的L1端子上；
（5）． 把“單片機系統”區域中的P3.6/WR、P3.7/RD用導線連接到“獨立式鍵盤”區域中的SP1和SP2端子上；
4．程序設計內容
（1）． 密碼的設定，在此程序中密碼是固定在程序存儲器ROM中，假設預設的密碼為“12345”共5位密碼。
（2）． 密碼的輸入問題：
由于采用兩個按鍵來完成密碼的輸入，那么其中一個按鍵為功能鍵，另一個按鍵為數字鍵。在輸入過程中，首先輸入密碼的長度，接著根據密碼的長度輸入密碼的位數，直到所有長度的密碼都已經輸入完畢；或者輸入確認功能鍵之后，才能完成密碼的輸入過程。進入密碼的判斷比較處理狀態并給出相應的處理過程。
（3）． 按鍵禁止功能：初始化時，是允許按鍵輸入密碼，當有按鍵按下并開始進入按鍵識別狀態時，按鍵禁止功能被激活，但啟動的狀態在3次密碼輸入不正確的情況下發生的。
5．C語言源程序
#include <AT89X52.H>
unsigned char code ps[]={1,2,3,4,5};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};
unsigned char pslen=9;
unsigned char templen;
unsigned char digit;
unsigned char funcount;
unsigned char digitcount;
unsigned char psbuf[9];
bit cmpflag;
bit hibitflag;
bit errorflag;
bit rightflag;
unsigned int second3;
unsigned int aa;
unsigned int bb;
bit alarmflag;
bit exchangeflag;
unsigned int cc;
unsigned int dd;
bit okflag;
unsigned char oka;
unsigned char okb;
void main(void)
{
unsigned char i,j;
P2=dispcode[digitcount];
TMOD=0x01;
TH0=(65536-500)/256;
TL0=(65536-500)%6;
TR0=1;
ET0=1;
EA=1;
while(1)
{
if(cmpflag==0)
{
if(P3_6==0) //function key
{
for(i=10;i>0;i--)
for(j=248;j>0;j--);
if(P3_6==0)
{
if(hibitflag==0)
{
funcount++;
if(funcount==pslen+2)
{
funcount=0;
cmpflag=1;
}
P1=dispcode[funcount];
}
else
{
second3=0;
}
while(P3_6==0);
}
}
if(P3_7==0) //digit key
{
for(i=10;i>0;i--)
for(j=248;j>0;j--);
if(P3_7==0)
{
if(hibitflag==0)
{
digitcount++;
if(digitcount==10)
{
digitcount=0;
}
P2=dispcode[digitcount];
if(funcount==1)
{
pslen=digitcount;
templen=pslen;
}
else if(funcount>1)
{
psbuf[funcount-2]=digitcount;
}
}
else
{
second3=0;
}
while(P3_7==0);
}
}
}
else
{
cmpflag=0;
for(i=0;i<pslen;i++)
{
if(ps[i]!=psbuf[i])
{
hibitflag=1;
i=pslen;
errorflag=1;
rightflag=0;
cmpflag=0;
second3=0;
goto a;
}
}
cc=0;
errorflag=0;
rightflag=1;
hibitflag=0;
a: cmpflag=0;
}
}
}
void t0(void) interrupt 1 using 0
{
TH0=(65536-500)/256;
TL0=(65536-500)%6;
if((errorflag==1) && (rightflag==0))
{
bb++;
if(bb==800)
{
bb=0;
alarmflag=~alarmflag;
}
if(alarmflag==1)
{
P0_0=~P0_0;
}
aa++;
if(aa==800)
{
aa=0;
P0_1=~P0_1;
}
second3++;
if(second3==6400)
{
second3=0;
hibitflag=0;
errorflag=0;
rightflag=0;
cmpflag=0;
P0_1=1;
alarmflag=0;
bb=0;
aa=0;
}
}
if((errorflag==0) && (rightflag==1))
{
P0_1=0;
cc++;
if(cc<1000)
{
okflag=1;
}
else if(cc<2000)
{
okflag=0;
}
else
{
errorflag=0;
rightflag=0;
hibitflag=0;
cmpflag=0;
P0_1=1;
cc=0;
oka=0;
okb=0;
okflag=0;
P0_0=1;
}
if(okflag==1)
{
oka++;
if(oka==2)
{
oka=0;
P0_0=~P0_0;
}
}
else
{
okb++;
if(okb==3)
{
okb=0;
P0_0=~P0_0;
}
}
}
}
