1． 實驗任務
利用AT89S51單片機的T0、T1的定時計數器功能，來完成對輸入的信號進行頻率計數，計數的頻率結果通過8位動態數碼管顯示出來。要求能夠?qū)?－250KHZ的信號頻率進行準確計數，計數誤差不超過±1HZ。

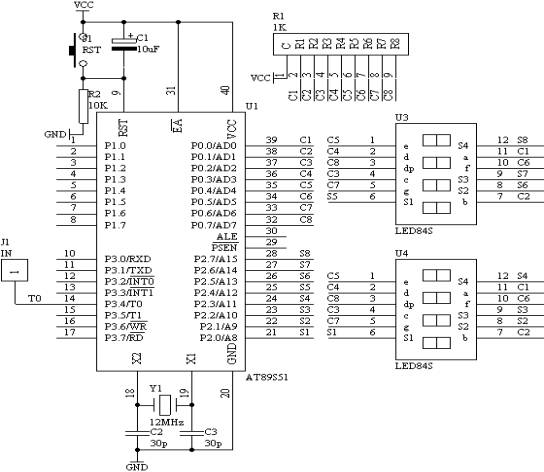

2． 電路原理圖
圖4.31.1
3． 系統板上硬件連線
（1）． 把“單片機系統”區域中的P0.0－P0.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。
（2）． 把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。
（3）． 把“單片機系統”區域中的P3.4（T0）端子用導線連接到“頻率產生器”區域中的WAVE端子上。
4． 程序設計內容
（1）． 定時/計數器T0和T1的工作方式設置，由圖可知，T0是工作在計數狀態下，對輸入的頻率信號進行計數，但對工作在計數狀態下的T0，最大計數值為fOSC/24，由于fOSC＝12MHz，因此：T0的最大計數頻率為250KHz。對于頻率的概念就是在一秒只數脈沖的個數，即為頻率值。所以T1工作在定時狀態下，每定時1秒中到，就停止T0的計數，而從T0的計數單元中讀取計數的數值，然后進行數據處理。送到數碼管顯示出來。
（2）． T1工作在定時狀態下，最大定時時間為65ms，達不到1秒的定時，所以采用定時50ms，共定時20次，即可完成1秒的定時功能。
5． C語言源程序
#include <AT89X52.H>
unsigned char code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};
unsigned char dispbuf[8]={0,0,0,0,0,0,10,10};
unsigned char temp[8];
unsigned char dispcount;
unsigned char T0count;
unsigned char timecount;
bit flag;
unsigned long x;
void main(void)
{
unsigned char i;
TMOD=0x15;
TH0=0;
TL0=0;
TH1=(65536-4000)/256;
TL1=(65536-4000)%6;
TR1=1;
TR0=1;
ET0=1;
ET1=1;
EA=1;
while(1)
{
if(flag==1)
{
flag=0;
x=T0count*65536+TH0*256+TL0;
for(i=0;i<8;i++)
{
temp[i]=0;
}
i=0;
while(x/10)
{
temp[i]=x;
x=x/10;
i++;
}
temp[i]=x;
for(i=0;i<6;i++)
{
dispbuf[i]=temp[i];
}
timecount=0;
T0count=0;
TH0=0;
TL0=0;
TR0=1;
}
}
}
void t0(void) interrupt 1 using 0
{
T0count++;
}
void t1(void) interrupt 3 using 0
{
TH1=(65536-4000)/256;
TL1=(65536-4000)%6;
timecount++;
if(timecount==250)
{
TR0=0;
timecount=0;
flag=1;
}
P0=dispcode[dispbuf[dispcount]];
P2=dispbit[dispcount];
dispcount++;
if(dispcount==8)
{
dispcount=0;
}
}
