電壓—頻率變換(VFC)式模/數轉換器AD654芯片，由輸入放大器、精密振蕩器系統和高電流輸出級組成。它只需要一個簡單的RC網絡，即可設置最高500 kHz的任意滿量程(FS)頻率和最高±30 V的任意FS輸入電壓。在250 kHz滿量程時，線性誤差僅為0.03%，保證工作動態范圍為80 dB。整體溫度系數（不包括外部元件的影響）典型值為±50 ppm/°C。AD654采用5 V至36 V單電源供電，靜態電流僅為2.0 mA。
低漂移（典型值4 µV/°C）輸入放大器可以直接采用來自熱電偶或應變計等的小信號工作，同時提供高輸入阻抗（250 MΩ)。與大多數V/F轉換器不同，AD654提供方波輸出，可以驅動最多12個TTL負載、光耦合器、長電纜或類似負載。

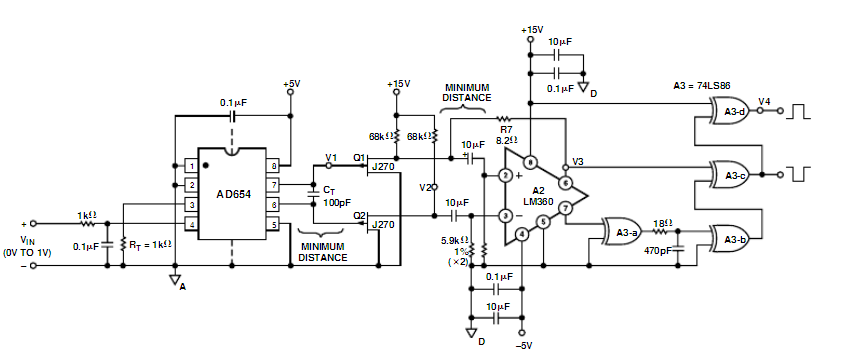

AD654引腳圖：
特點和優勢：
低成本
單電源或雙電源供電；
5 V至36 V, ±5 V 至 ±18 V
滿量程頻率最高達500 kHz
僅需極少的外部元件
多功能輸入放大器
- 正或負電壓模式
-負電流模式
- 高輸入阻抗、低漂移
低功耗：靜態電流為2.0 mA
低失調：1 mV

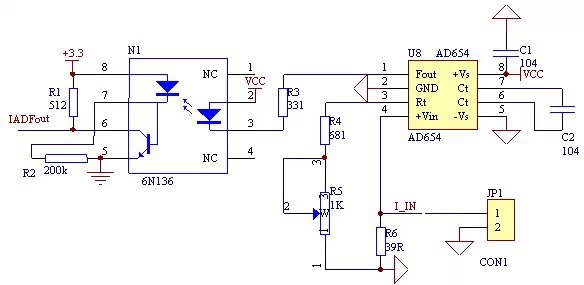

6N136光耦和AD654應用：
