一、調制與發射
常見的模擬調制方式有調幅、調頻和調相，常見的數字調制方法有頻移鍵控、幅移鍵控等。OOK調制方式雖性能較差，但電路簡單實現容易，工作穩定，被廣泛應用于無線防盜和保安領域。如汽車、摩托車報警器，倉庫大門，以及家庭保安系統中，大多使用這一類型電路。見圖1
早期的發射器使用的是LC振蕩電路，但該電路受分布參數的影響太大， 頻率漂移較為嚴重，穩定性不好，且調試復雜，現已基本不用。取而待之的是高穩定性的新型器件，常見的有聲表濾波器、陶瓷諧振器等。
聲表濾波器在高頻電子通訊中應用很廣泛。這種濾波器體積小，重量輕，中心頻率可做的很高，相對帶寬較寬，具有理想矩形系數的選頻特性。并且這種濾波器可采用與集成電路工藝相同的片面加工工藝，制造簡單，成本低，重塑性和設計靈活性高，可大量生產和加工，是一種應用日益廣泛的濾波器。

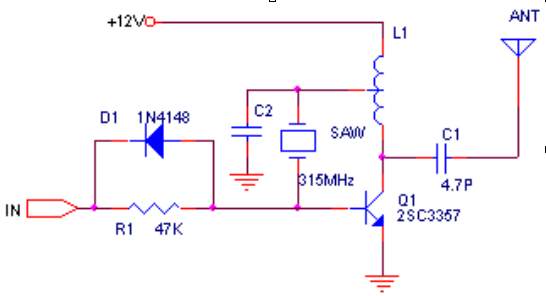

與晶振電路相比，聲表振蕩電路簡單多了。圖1電路為常見的發射機電路，由于使用了聲表器件，電路工作非常穩定，即使手抓天線、聲表器或電路其他部位，發射頻率均不會漂移。本電路有效傳輸距離可達200米以上。
利用某些陶瓷材料的壓電效應構成的濾波器，稱為陶瓷濾波器。常用的陶瓷濾波器是由鈦酸鉛[Pb（ZrTiO3）]制成。
與其他濾波器相比較，該濾波器制作工藝簡單，且能方便的焙制成各種形狀，適合濾波器的小型化；而且耐熱性耐濕性能較好，很少受外界影響。其QL值通常為幾百，比LC濾波器的高，但比石英晶體振蕩的低。因此做濾波器時通頻帶沒有石英晶體那樣窄，選擇性也比石英晶體濾波器差。目前陶瓷濾波器被廣泛應用于接收機和其他儀器。
二、接收與解調
常見的接收電路有超再生電路和超外差電路，超再生電路成本低，功耗可小到100uA左右，調整良好的超再生電路靈敏度和一級高放、一級振蕩、一級混頻以及兩級中放的超外差接收機差不多。但超再生電路的工作穩定性和選擇性都比較差，所以抗干擾能力也很差。
超外差電路的靈敏度和選擇性都可以做得很好，現在有許多公司生產了許多接收超外差單片電路，只要外接很少的元件就能解調出調制信號。如美國Micrel公司推出的單片集成電路接收及解調電路MICRF001和MICRF002，它們是專為無線數字通信設計的解調電路，只要很少的外圍元件就可以將模擬調制的高頻信號解調出數字信號，使用非常簡單。
四、單片機全雙工無線傳輸方案
發射電路采用圖1電路，接收電路采用圖2電路，通信距離不小于200M。ICRF002美國Micrel公司推出的單片集成電路，可完成接收及解調。MICRF002是MICRF001的改進型，與MICRF001相比，功耗更低，并具有電源關斷控制端，可方便的與單片機接口。MICRF002性能穩定，使用非常簡單。，ICRF002使用陶瓷諧振器，換用不同的諧振器，接收頻率可覆蓋300-440MHz。MICRF002具有兩種工作模式：掃描模式和固定模式。掃描模式接受帶寬可達幾百KHz。此模式主要用來和LC振蕩的發射機配套使用，因為，LC發射機的頻率漂移較大，掃描模式下的數據通訊速率約為每秒2.5KBS。固定模式的帶寬僅幾十KHz，此模式用于和使用晶振穩頻的發射機配套，數據速率可達每秒鐘10KBytes。工作模式選擇通過MICRF002的第16腳（SWEN）實現。另外，使用喚醒功能可以喚醒譯碼器或CPU，以最大限度地降低功耗。

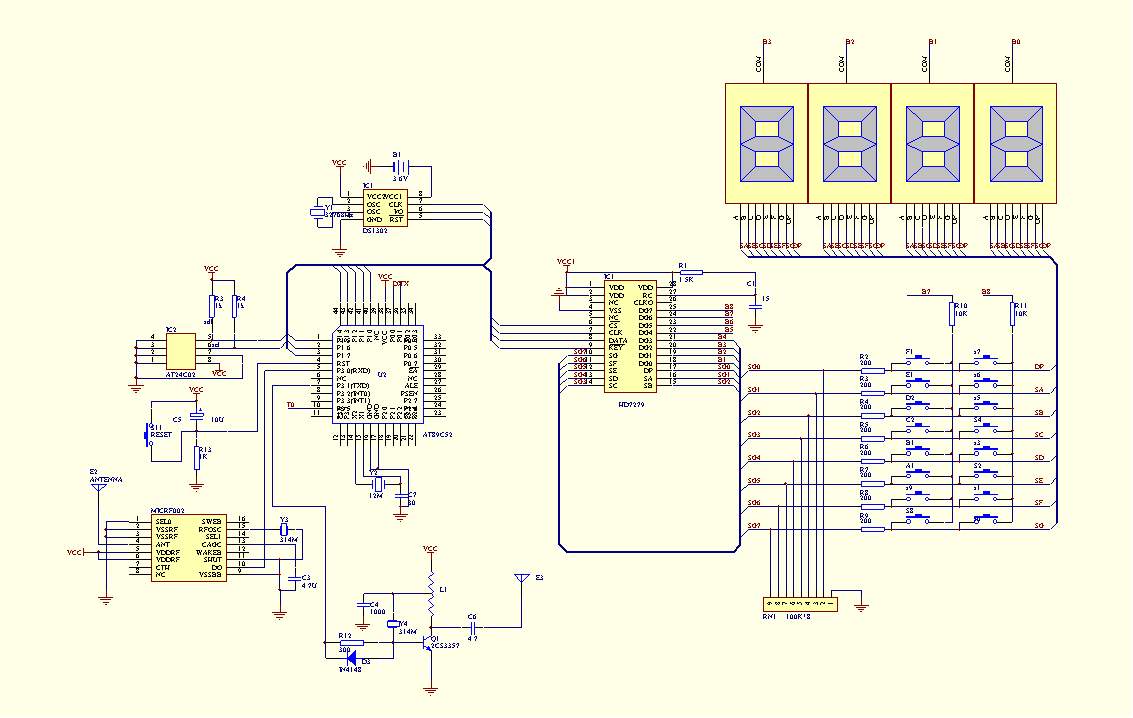

圖3是AT89C52組成的256路點滴數據采集系統的主機原理圖，主機與從機之間可無線全雙工串行通信。單片機串行口發送端與圖1電路的數據輸入端相連，數據接收端與圖2電路的數據輸出端相連。AT89C52的通訊撥特率設置為9.8KB，T2工作于方式2，用作撥特率發生器。顯示和鍵盤管理用的是HD7279芯片。該芯片屬于I2C總線器件，能管理64個鍵盤和16位數碼管，或者64位LED，使用非常方便。
一、無線SoC(片上系統)的核心-MCU
我們今天的時代，是無線時代，采用射頻SoC(片上系統)進行無線通訊設計，是開發低成本、低功耗無線通訊應用系統的理想方案。射頻SoC(片上系統)的特點是：
1) 專門的設計，將全部的高頻部分電路全部集成到了電路內部，從無線芯片片機到天線之間，只有簡單的濾波電路，系統設計者完成不必進行任何高頻電路設計；2) 采用特殊設計，使無線芯片和微處理器和高頻線路間，實現完美的配合，數字電路對高頻通訊的影響減低到最小；3)將微處理器和無線芯片設計成一體，變成無線單片機，只要你懂單片機，就可以輕松完成無線通訊功能設計開發。
作為射頻SoC(片上系統)的核心-嵌入式的微處理器，需要能進行無線通訊中的大量軟件處理，包括糾錯，防止碰撞，通訊協議處理等等，特別是在復雜網絡系統和未來短距離、微功耗的IEEE 802.15.4標準中，更需要微處理器承擔大量的計算和控制功能，在這個微處理器內核的選擇上，需要考慮：
1/快速的計算能力；2/極低的功率消耗；3/高效率的開發工具，包括編譯/匯編/DEBUG工具；4/和高頻無線收發部分電路的有機結合；5/應用軟件的支持。
無線SoC(片上系統)的芯片開發公司在經過綜合考慮上述因素后，大多數不約而同的選擇了有多年歷史的 8051微處理器內核作為無線SoC(片上系統)微處理器。對于準備學習使用無線技術的廣大單片機工程師和電子工程師而言，這是一個大好的消息，因為，從有線到無線的技術過渡中，將不再需要重新學習和熟悉單片機的結構/指令系統/編譯器；而且，如果你選擇成都無線龍通訊科技公司的無線8051單片機系列開發工具，你也不需要重新熟悉開發工具，而可以直接學習無線通訊的知識；直接快速進入無線通訊的實踐中去。
二、已經在市場的8051內核的無線射頻SoC(片上系統)
8051 兼容的無線單片機目前全世界共有4種，但主流的是chipcon 公司的cc1010, Nordic 公司的nRF24E1/nRF9E5。這三種無線單片機各有自己的特點，chipcon公司的cc1010有32kbyte Flash+2048+128 SRAM，三通道A/D 10位轉換器，64線TQFP封裝，傳輸通訊速度 76.8k bit/s , 片上具有：RTC/2UART/2PWM/SPI/26個I/O/DES加密電/看門狗電路等等，高頻部分全部集成在芯片上，工作在300- 1000mhz, 最小的功率消耗僅0.2uA；小量價格在50人民幣/每片左右。Nordic的nRF24E1工作在2.4GHZ，nRF9E5工作在433MHZ和 868-930MHZ，雖然Nordic的無線單片機存儲器較小，只有4K，但由于采用較好的電源管理方式最小的功率消耗僅2.0uA；，并采用快速的 SHOCKBURST技術，傳輸通訊速度 100k bit/s在國內購買，小量價格在40人民幣/每片。
三、將要推出的8051內核的新一代無線SoC(片上系統)
今年第二季度，chipcon公司將推出新一代工作在2.4Ghz, 兼容IEEE 802.15.4標準的高性能8051內核的無線單片機cc2430，該無線單片機主要參數如下：
1) MCU 使用 8051 8-bit 單周期內核，較標準8051快8倍；2)128kByte FLASH 存儲器+ 8kByte RAM；3) RTC/2USART/2PWM/SPI/DES加密電/看門狗電路等等；4)ADC電路；5)高頻部分全部集成在芯片上，工作在2.4Ghz, 低功率消耗；6)批量(百萬)價格在4美元/每片。7)ZigBee 無線網絡節點, 包括網絡協調, 路由，簡單節點功能；CC2430 采用Chipcon 公司最新的Smart RF 03 技術 和 0.18CMOS工藝制造，7x7 mm QLP 48 包裝；另外還有多家采用8051內核的無線單片機預計在今年推出。
四、無線龍新的C51RF-3開發工具將支持開發cc2430
如果你開始實際到動手開發以射頻SoC(片上系統)為核心的應用系統，你需要配備無線單片機開發工具來完成編譯后的無線通訊程序下載/調試/測試等工作. 成都無線龍通訊科技公司年初推出新一代C51RF-2無線單片及開發工具和系列參考設計模塊。你如果采用無線龍通訊科技自主知識產權開發設計的c51rf -2開發系統，你只需要一臺c51rf-2就可以快速完成對nRF24e1/nRF9E5/cc1010等三種無線單片機芯片評估測試/軟件開發/調試等，由于產品價格比國外同類產品低60%，而且工作可靠，使用方便，所以深受廣大單片機工程師和電子工程師歡迎；產品供不應求。
而且為了讓廣大單片機愛好者和電子工程師能夠負擔，無線龍通訊科技公司在促銷期對購買c51rf-2開發系統的個人用戶和教育系統用戶提供較大幅度的優惠和折扣。同時，無線龍通訊科技公司通過正在美國的設計開發中心，不斷跟蹤最新的8051射頻SoC(片上系統)和其他無線芯片系統的技術進展，不斷升級和不斷開發新的，低成本無線SoC(片上系統)開發系統。
無線龍通訊科技公司目前正在開發 c51rf-3等新一代無線單片機開發系統和無線設計工具，c51rf-3將在支持目前nRF24e1/nRF9E5/cc1010等三種無線單片基礎上，增加支持cc2430等新一代無線單片機功能。
