;說明：本人的這個設計改進后解決了前一個版本中1號搶答優先的問題，并增加了錦囊的設置，當參賽選手在回答問題時要求使用錦囊，則主持人按下搶答開始鍵，計時重新開始。

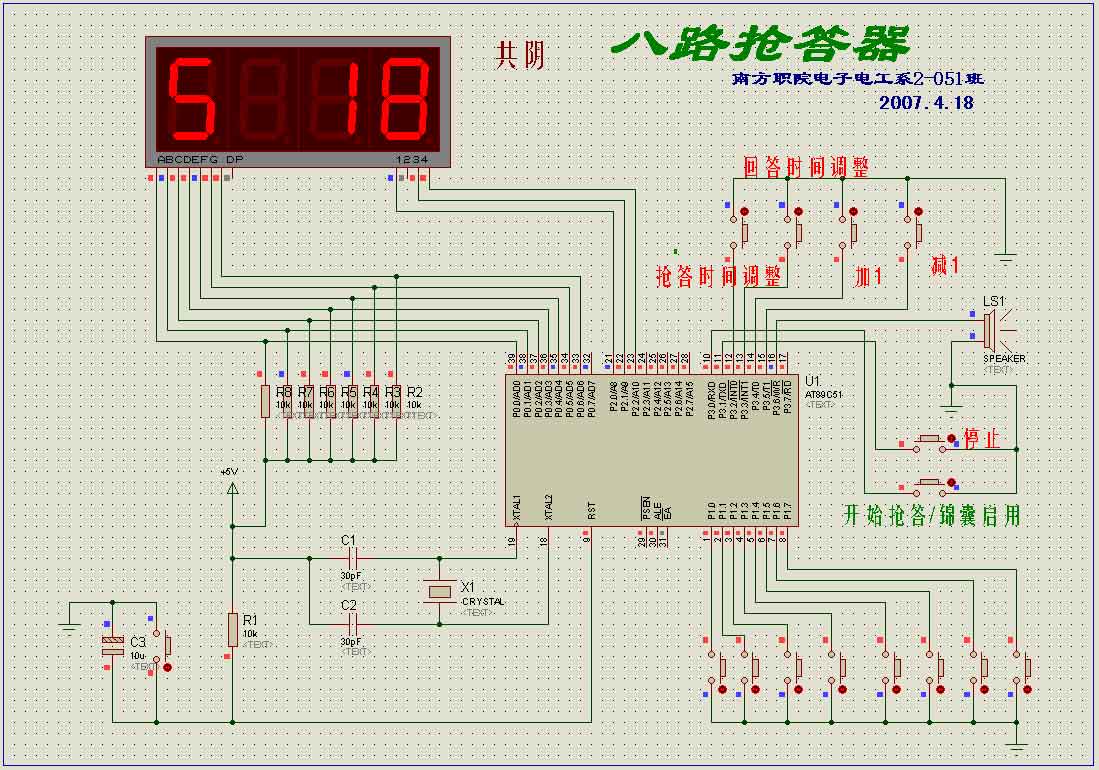

;八路搶答器電路請看下圖是用ps仿真的，已經測試成功
<單片機八路搶答器電路圖>
;============================================================
;================單片機八路搶答器程序 =====================
;================ 51hei =======================
;================ 2008 年 5月 =======================
;============================================================
OK EQU 20H;搶答開始標志位
RING EQU 22H;響鈴標志位
ORG 0000H
AJMP MAIN
ORG 0003H
AJMP INT0SUB
ORG 000BH
AJMP T0INT
ORG 0013H
AJMP INT1SUB
ORG 001BH
AJMP T1INT
ORG 0040H
MAIN: MOV R1,#30;初設搶答時間為30s
MOV R2,#60;初設答題時間為60s
MOV TMOD,#11H;設置未定時器/模式1
MOV TH0,#0F0H
MOV TL0,#0FFH;越高發聲頻率越高,越尖
MOV TH1,#3CH
MOV TL1,#0B0H;50ms為一次溢出中斷
SETB EA
SETB ET0
SETB ET1
SETB EX0
SETB EX1;允許四個中斷,T0/T1/INT0/INT1
CLR OK
CLR RING
SETB TR1
SETB TR0;一開始就運行定時器,以開始顯示FFF.如果想重新計數,重置TH1/TL1就可以了
;=====查詢程序=====
START: MOV R5,#0BH
MOV R4,#0BH
MOV R3,#0BH
ACALL DISPLAY;未開始搶答時候顯示FFF
JB P3.0,NEXT;ddddddd
ACALL DELAY
JB P3.0,NEXT;去抖動,如果"開始鍵"按下就向下執行,否者跳到非法搶答查詢
ACALL BARK;按鍵發聲
MOV A,R1
MOV R6,A;送R1->R6,因為R1中保存了搶答時間
SETB OK;搶答標志位,用于COUNT只程序中判斷是否查詢搶答
MOV R7,#01H ;讀搶答鍵數據信號標志，這里表示只讀一次有用信號
MOV R3,#0AH;搶答只顯示計時,滅號數
AJMP COUNT;進入倒計時程序,"查詢有效搶答的程序"在COUNT里面
NEXT: JNB P1.0,FALSE1
JNB P1.1,FALSE2
JNB P1.2,FALSE3
JNB P1.3,FALSE4
JNB P1.4,FALSE5
JNB P1.5,FALSE6
JNB P1.6,FALSE7
JNB P1.7,FALSE8
AJMP START
;=====非法搶答處理程序=====
FALSE1: MOV R3,#01H
AJMP ERROR
FALSE2: MOV R3,#02H
AJMP ERROR
FALSE3: MOV R3,#03H
AJMP ERROR
FALSE4: MOV R3,#04H
AJMP ERROR
FALSE5: MOV R3,#05H
AJMP ERROR
FALSE6: MOV R3,#06H
AJMP ERROR
FALSE7: MOV R3,#07H
AJMP ERROR
FALSE8: MOV R3,#08H
AJMP ERROR
;=====INT0(搶答時間R1調整程序)=====
INT0SUB:MOV A,R1
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY;先在兩個時間LED上顯示R1
JNB P3.4,INC0;P3.4為+1s鍵,如按下跳到INCO
JNB P3.5,DEC0;P3.5為-1s鍵,如按下跳到DECO
JNB P3.1,BACK0;P3.1為確定鍵,如按下跳到BACKO
AJMP INT0SUB
INC0: MOV A,R1
CJNE A,#63H,ADD0;如果不是99,R2加1,如果加到99,R1就置0，重新加起。
MOV R1,#00H
ACALL DELAY1
AJMP INT0SUB
ADD0: INC R1
ACALL DELAY1
AJMP INT0SUB
DEC0: MOV A,R1
JZ SETR1;如果R1為0, R1就置99，
DEC R1
ACALL DELAY1
AJMP INT0SUB
SETR1: MOV R1,#63H
ACALL DELAY1
AJMP INT0SUB
BACK0: RETI
;=====INT1(回答時間R2調整程序)=====
INT1SUB:MOV A,R2
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY
JNB P3.4,INC1
JNB P3.5,DEC1
JNB P3.1,BACK1
AJMP INT1SUB
INC1: MOV A,R2
CJNE A,#63H,ADD1
MOV R2,#00H
ACALL DELAY1
AJMP INT1SUB
ADD1: INC R2
ACALL DELAY1
AJMP INT1SUB
DEC1: MOV A,R2
JZ SETR2
DEC R2
ACALL DELAY1
AJMP INT1SUB
SETR2: MOV R2,#63H
ACALL DELAY1
AJMP INT1SUB
BACK1: RETI
;=====倒計時程序(搶答倒計時和回答倒計時都跳到改程序)=====
REPEAT:MOV A,R2 ;使用錦囊時重新計時
MOV R6,A
CLR RING
COUNT: MOV R0,#00H;重置定時器中斷次數
MOV TH1,#3CH
MOV TL1,#0B0H;重置定時器
RECOUNT:MOV A,R6;R6保存了倒計時的時間,之前先將搶答時間或回答時間給R6
MOV B,#0AH
DIV AB;除十分出個位/十位
MOV 30H,A;十位存于(30H)
MOV 31H,B;個位存于(31H)
MOV R5,30H;取十位
MOV R4,31H;取個位
MOV A,R6
SUBB A,#07H
JNC LARGER;大于5s跳到LARGER,小于等于5s會提醒
MOV A,R0
CJNE A,#0AH,FULL;1s中0.5s向下運行
CLR RING
AJMP CHECK
FULL: CJNE A,#14H,CHECK;下面是1s的情況,響并顯示號數并清R0,重新計
SETB RING
MOV A,R6
JZ QUIT;計時完畢
MOV R0,#00H
DEC R6;一秒標志減1
AJMP CHECK
LARGER: MOV A,R0
CJNE A,#14H,CHECK;如果1s向下運行,否者跳到查"停/顯示"
DEC R6;計時一秒R6自動減1
MOV R0,#00H
CHECK: JNB P3.1,QUIT;如按下停止鍵退出
JNB OK,CHECKK ;只在回答倒計時才有效
AJMP NEXTT
CHECKK:JNB P3.0,REPEAT ;判斷是否使用錦囊
NEXTT: ACALL DISPLAY
JB OK,ACCOUT;如果是搶答倒計時,如是則查詢搶答,否者跳過查詢繼續倒數(這里起到鎖搶答作用)
AJMP RECOUNT
ACCOUT:
MOV A,36H
JNB ACC.0,TRUE1
JNB ACC.1,TRUE2
JNB ACC.2,TRUE3
JNB ACC.3,TRUE4
JNB ACC.4,TRUE5
JNB ACC.5,TRUE6
JNB ACC.6,TZ1
JNB ACC.7,TZ2
AJMP RECOUNT
TZ1:JMP TRUE7
TZ2:JMP TRUE8
QUIT: CLR OK;如果按下了"停止鍵"執行的程序
CLR RING
AJMP START
;=====正常搶答處理程序=====
TRUE1: ACALL BARK
MOV A,R2
MOV R6,A;搶答時間R2送R6
MOV R3,#01H
CLR OK;因為答題的計時不再查詢搶答,所以就鎖了搶答
AJMP COUNT
TRUE2:ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#02H
CLR OK
AJMP COUNT
TRUE3:ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#03H
CLR OK
AJMP COUNT
TRUE4:ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#04H
CLR OK
AJMP COUNT
TRUE5:ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#05H
CLR OK
AJMP COUNT
TRUE6: ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#06H
CLR OK
AJMP COUNT
TRUE7:ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#07H
CLR OK
AJMP COUNT
TRUE8:ACALL BARK
MOV A,R2
MOV R6,A
MOV R3,#08H
CLR OK
AJMP COUNT
;=====犯規搶答程序=====
ERROR: MOV R0,#00H
MOV TH1,#3CH
MOV TL1,#0B0H
MOV 34H,R3;犯規號數暫存與(34H)
HERE: MOV A,R0
CJNE A,#06H,FLASH;0.3s向下運行->滅并停響
CLR RING
MOV R3,#0AH
MOV R4,#0AH
MOV R5,#0AH;三燈全滅
AJMP CHECK1
FLASH: CJNE A,#0CH,CHECK1;下面是0.8s的情況,響并顯示號數并清R0,重新計
SETB RING
MOV R0,#00H
MOV R3,34H;取回號數
MOV R5,#0BH
MOV R4,#0BH;顯示FF和號數
AJMP CHECK1
CHECK1: JNB P3.1,QUIT1
ACALL DISPLAY
AJMP HERE
QUIT1: CLR RING
CLR OK
AJMP START
;=====顯示程序=====
DISPLAY:MOV DPTR,#DAT1;查表顯示程序,利用P0口做段選碼口輸出/P2低三位做位選碼輸出,
MOV A,R3
MOVC A,@A+DPTR
MOV P2,#0feH
MOV P0,A
ACALL DELAY2
MOV DPTR,#DAT2
MOV A,R5
MOVC A,@A+DPTR
MOV P2,#0fdH
MOV P0,A
ACALL DELAY2
MOV A,R4
MOVC A,@A+DPTR
MOV P2,#0fbH
MOV P0,A
ACALL DELAY2
RET
DAT1:DB 00h,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,00H,71H
;"滅","1","2","3","4","5","6","7","8","9","滅","F"
DAT2:DB 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,00H,71H
;第一個為零,其他與上相同,因為十位如果為零顯示熄滅
;====加減時間延時(起到不會按下就加N個數)======
DELAY1: MOV 35H,#08H
LOOP0: ACALL DISPLAY
DJNZ 35H,LOOP0
RET
;=====延時4236個機器周期(去抖動用到)=====
DELAY: MOV 32H,#12H
LOOP: MOV 33H,#0AFH
LOOP1: DJNZ 33H,LOOP1
DJNZ 32H,LOOP
RET
;=====延時4236個機器周期(顯示用到)=====
DELAY2: MOV 32H,#43H
LOOP3: MOV 33H,#1EH
MOV A,R7 ;每隔60~70個機器周期讀一次P1口,全為1時為無效數據,繼續讀,有一個不為1時,轉到正常搶答處理
JNZ AAAA1 ;沒讀到有效數據時繼續轉到AAAA1
LOOP2: DJNZ 33H,LOOP2
DJNZ 32H,LOOP3
RET
;=====讀搶答按鍵數據口程序=====
;由于在讀搶答數據口的時候，單片機首先進入倒計時程序，再調用顯示程序，最后才檢測按鍵口
;然而在檢測按鍵口時動態掃描要調用三次(4ms)延時程序.這樣就會導致讀數據口出現滯后,造成1號優先最高.8號最低.
;故采用在延時子程序中加了讀數據口程序.保證了靈敏度和可靠性
AAAA1: MOV A,P1
CJNE A,#0FFH,AA1 ;當不全為1時的數據為有效數據
AA0: MOV 36H,A ;將有效數據送到36H暫存
AJMP LOOP2
AA1: DEC R7
AJMP AA0
;=====發聲程序=====
BARK: SETB RING
ACALL DELAY1
ACALL DELAY1
CLR RING;按鍵發聲
RET
;=====TO溢出中斷(響鈴程序)=====
T0INT: MOV TH0,#0ECH
MOV TL0,#0FFH
JNB RING,OUT;
CPL P3.6;RING標志位為1時候P3.6口不短取反使喇叭發出一定頻率的聲音
OUT: RETI
;=====T1溢出中斷(計時程序)=====
T1INT: MOV TH1,#3CH
MOV TL1,#0B0H
INC R0
RETI
END
程序完畢轉載請保留版權:http://www.izizhuan.cn
