1．實驗任務
如圖4.3.1所示，AT89S51單片機的P1.0－P1.3接四個發光二極管L1－L4，P1.4－P1.7接了四個開關K1－K4，編程將開關的狀態反映到發光二極管上。（開關閉合，對應的燈亮狀態，開關斷開，對應的燈滅狀態）。
2．電路原理圖

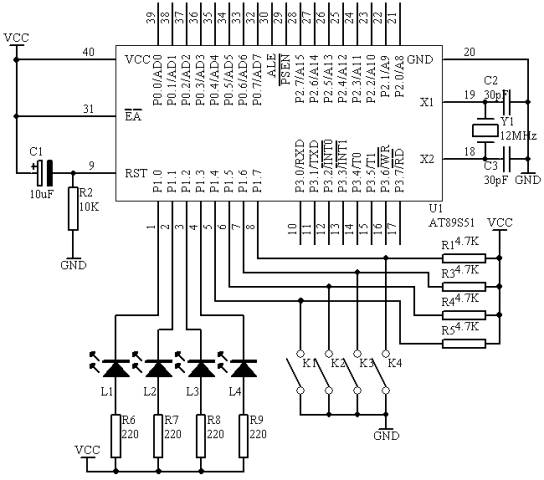

圖4.3.1
3．系統板上硬件連線
（1． 把“單片機系統”區域中的P1.0－P1.3用導線連接到“八路發光二極管指示模塊”區域中的L1－L4端口上；
（2． 把“單片機系統”區域中的P1.4－P1.7用導線連接到“四路撥動開關”區域中的K1－K4端口上；
4． 程序設計內容
（1． 開關狀態檢測
對于開關狀態檢測，相對單片機來說，是輸入關系，我們可輪流檢測每個開關狀態，根據每個開關的狀態讓相應的發光二極管指示，可以采用JB P1.X，REL或JNB P1.X，REL指令來完成；也可以一次性檢測四路開關狀態，然后讓其指示，可以采用MOV A，P1指令一次把P1端口的狀態全部讀入，然后取高4位的狀態來指示。
（2． 輸出控制
根據開關的狀態，由發光二極管L1－L4來指示，我們可以用SETB P1.X和CLR P1.X指令來完成，也可以采用MOV P1，＃1111XXXXB方法一次指示。
5．程序框圖
圖4.3.2
6．方法一（匯編源程序）
ORG 00H
START: MOV A,P1
ANL A,#0F0H
RR A
RR A
RR A
RR A
XOR A,#0F0H
MOV P1,A
SJMP START
END
7．方法一（C語言源程序）
#include <AT89X51.H>
unsigned char temp;
void main(void)
{
while(1)
{
temp=P1>>4;
temp=temp | 0xf0;
P1=temp;
}
}
8．方法二（匯編源程序）
ORG 00H
START: JB P1.4,NEXT1
CLR P1.0
SJMP NEX1
NEXT1: SETB P1.0
NEX1: JB P1.5,NEXT2
CLR P1.1
SJMP NEX2
NEXT2: SETB P1.1
NEX2: JB P1.6,NEXT3
CLR P1.2
SJMP NEX3
NEXT3: SETB P1.2
NEX3: JB P1.7,NEXT4
CLR P1.3
SJMP NEX4
NEXT4: SETB P1.3
NEX4: SJMP START
END
9．方法二（C語言源程序）
#include <AT89X51.H>
void main(void)
{
while(1)
{
if(P1_4==0)
{
P1_0=0;
}
else
{
P1_0=1;
}
if(P1_5==0)
{
P1_1=0;
}
else
{
P1_1=1;
}
if(P1_6==0)
{
P1_2=0;
}
else
{
P1_2=1;
}
if(P1_7==0)
{
P1_3=0;
}
else
{
P1_3=1;
}
}
}
多路開關狀態指示器設計全部代碼結束
