1．實驗任務

用單片機P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器輸出報警器聲音，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms,交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。

2．電路原理圖

圖4.6.1

3．系統板上硬件連線

（1．       把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；

（2．       在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭；

（3．       把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上；

4．程序設計內容

（1．       信號產生的方法

500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次；

5．程序框圖

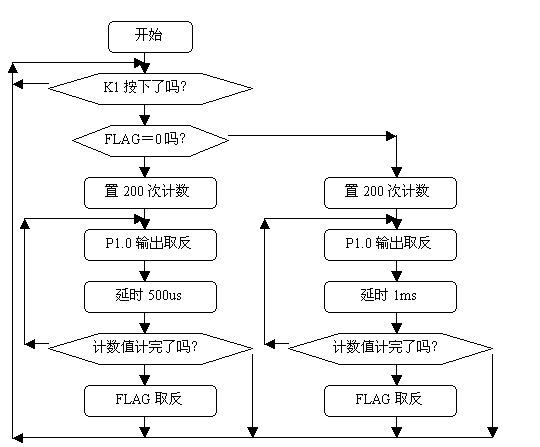

圖4.6.2

6．匯編源程序

FLAG                           BIT 00H

                                      ORG 00H

START:                        JB P1.7,START

                                      JNB FLAG,NEXT

                                      MOV R2,#200

DV:                               CPL P1.0

                                      LCALL DELY500

                                      LCALL DELY500

                                      DJNZ R2,DV

                                      CPL FLAG

NEXT:                         MOV R2,#200

DV1:                   CPL P1.0

                                      LCALL DELY500

                                      DJNZ R2,DV1

                                      CPL FLAG

                                      SJMP START

DELY500:           MOV R7,#250

LOOP:                         NOP

                                      DJNZ R7,LOOP

                                      RET

                                      END

7． C語言源程序

#include <AT89X51.H>

#include <INTRINS.H>

bit flag;

unsigned char count;

void dely500(void)

{

  unsigned char i;

  for(i=250;i>0;i--)

    {

      _nop_();

    }

}

void main(void)

{

  while(1)

    {

      if(P1_7==0)

        {

          for(count=200;count>0;count--)

            {

              P1_0=~P1_0;

              dely500();

            }

          for(count=200;count>0;count--)

            {

              P1_0=~P1_0;

              dely500();

              dely500();

            }

        }

    }

}
