在這里我們介紹用S51增強型單片機實驗板制作的實用紅外線遙控聲光測試器，紅外線遙控器廣泛用于電視機、衛星接收機、VCD、DVD、音響、空調等家用電器中，遙控器經過長時間使用可能會出現一些小故障，用我們自制的紅外遙控聲光測試器可以方便地判斷遙控器是否能發射紅外信號？各個按鍵工作是否可靠？這個測試器非常簡單，制作也很容易，但是也有一定的實用價值，用這個小東東可修遙控器哦。

　　首先讓我們準備制作測試器所需的硬件設備：S51增強型實驗板和一體化紅外遙控接收頭，下面是S51增強型實驗板。

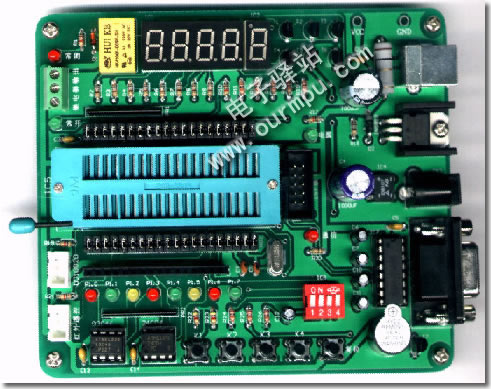

圖1：S51增強型單片機實驗板

　　一體化紅外線接收器是一種集紅外線接收和放大整形于一體，不需要任何外接元件，就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作，而體積又很小巧，它適合于各種紅外線遙控和紅外線數據傳輸，廣泛用于電視機、衛星接收機、VCD、DVD、音響、空調等家用電器中接收紅外信號，圖2是一體化接收頭的引腳排列圖，圖3是本站產品配套的采用屏蔽線焊接的一體化紅外接收頭，采用屏蔽線焊接，抗干擾能力強，接收更可靠。沒有購買實驗板配套的一體化紅外接收頭的網友可以根據圖2所示接收頭引腳排列圖自己焊接一個。

圖2：一體化紅外接收頭 （引腳排列圖）		圖3：本站產品配套一體化紅外接收頭 （已經用屏蔽線焊接好，插入實驗板即可使用）

　　將紅外接收頭插入實驗板上對應的紅外遙控接口，完成硬件連接。新建Keil工程，輸入下面源程序，將編譯后的目標文件用ISP編程器燒寫到單片機AT89S51單片機芯片中，插入實驗板，通電后找個遙控器測試一下，按壓遙控器的任意鍵，實驗板上的蜂鳴器就會發出“嘀嘀嘀”的響聲，同時P1口的8個發光二極管會閃爍發光，紅外遙控聲光測試器制作大功告成。

　單片機紅外遙控聲光測試器設計匯編源代碼

　　　ORG　　0000H
START:　MOV　　SP,#60H 　　;開機初始化
　　　　MOV　　P0,#0FFH
　　　　MOV　　P1,#0FEH
　　　　MOV　　P2,#0FFH
　　　　MOV　　P3,#0FFH

MAIN: 　JB　　 P3.2,$ 　　 ;等待遙控信號出現
　　　　ACALL　DELAY　　　 ;延時,防止干擾信號誤觸發
　　　　JB　　 P3.2,MAIN
　　　　MOV　　P1,#00H 　　;LED光指示
　　　　ACALL　SOUND 　　　;聲音提示
　　　　MOV　　P1,#0FEH
　　　　AJMP　 MAIN

DELAY:　MOV　　R4,#28 　　 ;延時子程序
D1: 　　MOV　　R5,#88
　　　　DJNZ　 R5,$
　　　　DJNZ　 R4,D1
　　　　RET

SOUND:　MOV　　R7,#228 　　;音效延時子程序
SDL1:　 CPL　　P3.7
　　　　MOV　　R6,#0FFH
SDL0: 　DJNZ　 R6,SDL0
　　　　DJNZ　 R7,SDL1
　　　　RET
　　　　
　　　　END

　　上面我們完成了紅外遙控聲光測試器的制作，

下面馬上就來介紹使用紅外遙控聲光測試器來檢修遙控器的方法：

　　將待檢查遙控器的紅外發射窗對準測試器的一體化紅外接收頭，按壓遙控器的任意鍵，如果測試器上的蜂鳴器會發出“嘀嘀嘀”的響聲，同時P1口的8個發光二極管會閃爍發光，說明遙控器發射紅外遙控信號正常，遙控器是好的。如果按壓遙控器的按鍵時，測試器沒有反應，那么遙控器就有問題，應該檢查一下遙控器。應首先檢查電池是否接觸不良，用萬用表測試一下電池，看電壓是否正常。如果電池正常，則可能遙控器內部有故障，此時拆開遙控器，看看遙控器的PCB板是否有斷裂開路（遙控器不小心摔地下時容易出現PCB斷裂和焊盤脫焊的故障），重點檢查紅外發射二極管、驅動三極管引腳和電池正負極的焊盤否脫落剝離，發射編碼芯片有無虛焊；按壓遙控器上的每一個按鈕，如果遙控器的個別按鍵不起作用，那么可能是該按鍵的導電橡膠按鍵或PCB上印制的按鈕臟污，用無水酒精清洗干凈即可，經過修復處理，一般遙控器都可以恢復使用。

　　下面舉個例子來介紹檢修遙控器，比如一臺電視機無法遙控，那么可以先用本文介紹的紅外遙控測試器先檢查遙控器本身是否有故障，如果遙控器有問題，那么修理該遙控器或更換一個新遙控器即可；如果測試結果遙控器是正常的，那么就可能是電視機內部的一體化紅外接收頭損壞或電視機內部的遙控解碼CPU損壞，按壓電視機面板上的音量＋(-)按鈕，看能否調節電視機音量，如果面板音量控制正常，說明電視機內部的控制CPU是正常的，可以判斷為電視機內部的一體化紅外接收頭損壞，買一個接收頭更換即可修復，是不是修電視也很簡單呀！
