在前面，我們學習了DS18B20新型數字溫度傳感器的基礎理論知識，對DS18B20的特性及應用有了較全面的了解，本課我們就結合S51增強型實驗板，ISP編程器來學習DS18B20的應用軟件編程，做DS18B20測溫實驗，DIY一個我們自己的數字溫度計，通過本實驗的學習，熟練掌握DS18B20的開發，相信你也可以自己的智能溫控系統！
首先介紹實驗的硬件設備：S51增強型單片機實驗板 ＋ ISP編程器 ＋ DS18B20溫度傳感器
|

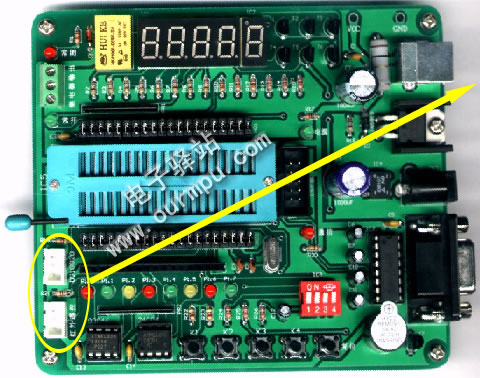

注：如圖中所示，實驗板的第5位數碼管可以顯示溫度的符號"℃"，做溫度實驗更加直觀。將配套溫度傳感器插入DS18B20實驗接口，完成溫度傳感器的硬件連接。 |
||
|

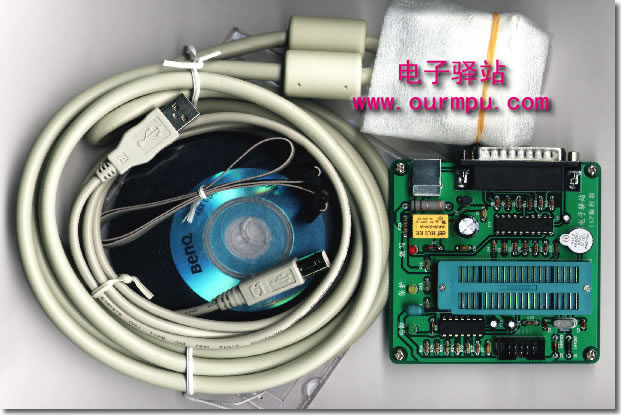

圖2： ISP編程器套件 |
DS18B20測溫實驗原理圖見下面圖3
 |
|
圖3 |
新建Keil工程ds18sy.UV2，輸入下面的DS18B20測溫實驗源程序，編譯得到HEX格式目標文件ds18sy.hex。
>>> 點擊下載DS18B20測溫實驗?zāi)繕?biāo)程序ds18sy.hex >>>
>>> 點擊下載DS18B20測溫實驗源程序 >>>
;--------- 下面是DS18B20測溫實驗源程序 ---------
ORG 0000H
START: MOV SP,#60H ;開機初始化
MOV P0,#0FFH
MOV P1,#0FEH
MOV P2,#0FFH
MOV P3,#0FFH
MAIN: LCALL GET_TEMPER ;調用讀溫度子程序
LCALL DISP ;調用數碼管顯示子程序
AJMP MAIN ;重復循環
;------ 讀DS18B20傳感器的溫度值 ------
GET_TEMPER:
SETB P3.3
LCALL RST18B20 ;復位DS18B20
JB 00H,DSS2
RET
DSS2: MOV A,#0CCH ;跳過ROM匹配
LCALL WR18B20
MOV A,#44H ;向DS18B20發出溫度轉換命令
LCALL WR18B20
LCALL RST18B20 ;準備讀溫度前先復位DS18B20
MOV A,#0CCH ;跳過ROM匹配
LCALL WR18B20
MOV A,#0BEH ;向DS18B20發出讀溫度命令
LCALL WR18B20
LCALL RE18B20 ;讀出溫度數據
RET
;------ DS18B20復位初始化程序 ------
RST18B20:
SETB P3.3
NOP
CLR P3.3
MOV R0,#06BH ;主機發出復位低脈沖
MOV R1,#03H
DSR1: DJNZ R0,DSR1
MOV R0,#6BH
DJNZ R1,DSR1
SETB P3.3 ;拉高數據線
NOP
NOP
NOP
MOV R0,#25H
DSR2: JNB P3.3,DSR3 ;等待DS18B20回應
DJNZ R0,DSR2
LJMP DSR4
DSR3: SETB 00H ;置標志位,表示DS1820存在
LJMP DSR5
DSR4: CLR 00H ;清標志位,表示DS1820不存在
LJMP DSR7
DSR5: MOV R0,#06BH
DSR6: DJNZ R0,DSR6 ;延時一段時間
DSR7: SETB P3.3
RET
;------ 寫DS18B20的子程序 ------
WR18B20:
MOV R2,#8
CLR C
WR1: CLR P3.3
MOV R3,#6
DJNZ R3,$
RRC A
MOV P3.3,C
MOV R3,#23
DJNZ R3,$
SETB P3.3
NOP
DJNZ R2,WR1
SETB P3.3
RET
;------ 從DS18B20中讀溫度數據程序 ------
RE18B20:
MOV R4,#2
MOV R1,#2FH
RE00: MOV R2,#8
RE01: CLR C
SETB P3.3
NOP
NOP
CLR P3.3
NOP
NOP
NOP
SETB P3.3
MOV R3,#09
RE10: DJNZ R3,RE10
MOV C,P3.3
MOV R3,#23
RE20: DJNZ R3,RE20
RRC A
DJNZ R2,RE01
MOV @R1,A
DEC R1
DJNZ R4,RE00
RET
;-------- 顯示子程序 --------
DISP: MOV A,2FH
MOV C,70H
RRC A
MOV C,71H
RRC A
MOV C,72H
RRC A
MOV C,73H
RRC A
MOV 2FH,A
MOV A,2FH
MOV B,#10
DIV AB
MOV 30H,A
MOV 31H,B
MOV A,30H
MOV DPTR,#SGTB
MOVC A,@A+DPTR
MOV P0,A ;顯示溫度“十位”值
CLR P2.2
SETB P2.0
SETB P2.1
SETB P2.3
SETB P2.4
LCALL YS4722U
MOV A,31H
MOV DPTR,#SGTB
MOVC A,@A+DPTR
MOV P0,A ;顯示溫度“個位”值
CLR P2.3
SETB P2.0
SETB P2.1
SETB P2.2
SETB P2.4
LCALL YS4722U
MOV A,#01000110B
MOV P0,A ;顯示溫度符號“ ℃”
CLR P2.4
SETB P2.0
SETB P2.1
SETB P2.2
SETB P2.3
LCALL YS4722U
RET
;************* 8位共陽數碼管顯示器字型碼表 *****************
SGTB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H
DB 88H,83H,0C6H,0A1H,86H,8EH,89H,0A3H,8CH,0C8H
YS4722U:
MOV R4,#10 ;延時子程序
Y3: MOV R5,#216
DJNZ R5,$
DJNZ R4,Y3
RET
END

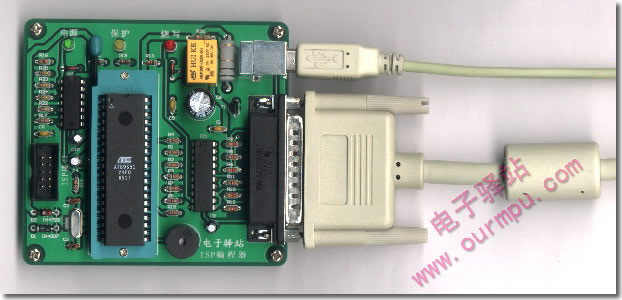

用ISP編程器將目標文件ds18sy.hex燒寫到AT89S51單片機中（見下圖）
|
圖4： ISP編程器燒寫目標文件ds18sy.hex |
