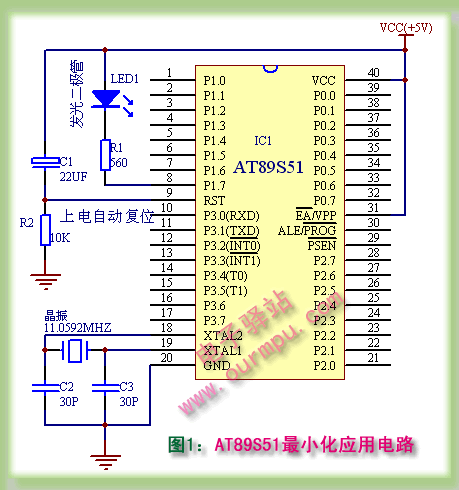

本課以AT89S51單片機最小系統來教你如何實現單片機編程，該程序驅動單片機P1.7端口上的發光二極管不停閃爍，系統程序用keil 匯編語言編寫，電路參考下圖1所示。
 《51單片機最小系統原理及編程電路設計》 |
首先來認識一下發光二極管（LED），發光二極管實物如下圖2所示，發光二極管具有單項導電，體積小、耗電省、壽命長、響應速度快、顯示清晰等特點，廣泛用于電子電路中當作LED數碼管、LED指示燈、LED電子顯示屏,既然是51單片機最小系統我們當然只進行了最簡單的電路設計與編程
 |
 |
 |
|
圖2： 《發光二極管介紹》 |
||
發光二極管導通時，產生一個正向的工作電流IF，工作電流根據發光二極管的材料、功率等不同，額定電流一般在10～40mA左右，發光二極管導通時的正向壓降VF比較大，一般為1.5～3V(普通硅二極管約為0.7V)。因此在正常使用中，為了保證發光二極管在電源電壓V的作用下管子的工作電流不超過額定值，必須給發光二極管串聯一只限流電阻R，R的阻值可由下式算出：R＝（V-VF）/IF。其中V為工作電源電壓，VF為發光二極管的正向壓降，IF為額定工作電流。
從上面原理圖1可知，當單片機的P1.7輸出低電平（0V）時，有正向工作電流流過發光二極管，發光二極管就亮；相反，當P1.7輸出高電平（5V）時，發光二極管沒有足夠電壓差產生工作電流，此時發光二極管不亮。因此，程序中只需交替讓單片機的P1.7輸出低電平“0”和高電平“1”就可以讓發光二極管閃爍發光。

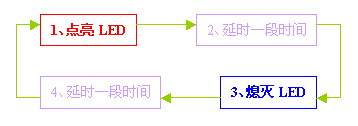

下面以51單片機匯編語言來編程，讓某個端口輸出高電平語句是SETB，讓端口輸出低電平的語句是CLR語句，讓P1.7端口輸出高電平的語句是： SETBP1.7； 讓P1.7端口輸出低電平的語句是： CLRP1.7，實現發光二極管LED閃爍的編程思路如下圖3所示。
 |
|
圖3： 《51單片機最小系統原理編程框圖》 |
完整的源程序如下：
;******** 51單片機最小系統原理及編程電路設計主程序 ********
MAIN: CLRP1.7;主程序開始，P1.7輸出低電平"0"，讓點亮發光二極管
ACALLDELAY ;調用延時子程序延時一段時間，讓發光二極管亮一段時間
SETB P1.7;P1.7輸出高電平"1"，熄滅發光二極管
ACALLDELAY ;調用延時子程序延時一段時間，讓發光二極管熄滅一段時間
AJMP MAIN;跳轉到程序開頭重復執行
;******** 下面是延時子程序 ********
DELAY:MOVR7,#255
Y1: MOVR6,#255
DJNZ R6,$
DJNZ R7,Y1
RET;延時子程序返回
END;程序結束
啟動“Keil uVision2”單片機集成開發環境，如沒有請再這里下載 keil下載 建立一個新工程，輸入上面的源程序，最后編譯得到一個lich1.hex目標文件，用編程器把lich1.hex寫入單片機AT89S51中，插到實驗板上就可以看到第一個程序的運行效果了（P1.7端口的發光二極管不停閃爍）。這就是我們學習的第一個最簡單的程序，是一個完整的單片機開發過程，再復雜龐大的程序都是由簡單的語句、程序構成的，希望該教程能給初學者對單片機開發有一個感性的認識。不懂如何在Keil中編輯源程序的初學者請看 keil教程
|

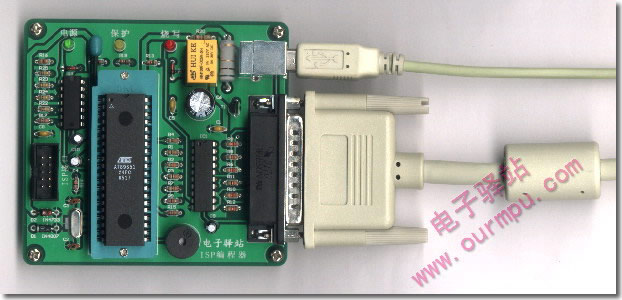

圖4：ISP編程器將產生的目標程序lich1.hex寫入AT89S51單片機 |
|

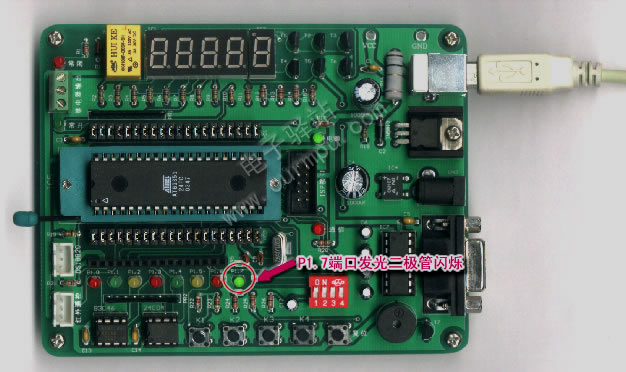

圖5：單片機插入實驗板上程序的運行效果 |
單片機的學習是一個循序漸進的過程，制作單片機最小系統，并徹底了解其原理，能把你快速帶入單片機世界的大門，這只是一個最簡單的制作，有什么問題請聯系我
