8051單片機包含中央處理器、數據存儲器(RAM)、定時/計數器、程序存儲器(ROM)、并行接口、串行接口和中斷系統等幾大單元及數據總線、地址總線和控制總線等三大總線，現在我們分別對其原理加以說明：
| ·數據存儲器(RAM)： 8051內部有128個8位用戶數據存儲單元和128個專用寄存器單元，它們是統一編址的，專用寄存器只能用于存放控制指令數據，用戶只能訪問，而不能用于存放用戶數據，所以，用戶能使用的的RAM只有128個，可存放讀寫的數據，運算的中間結果或用戶定義的字型表。 ·中央處理器： 中央處理器(CPU)是整個單片機的核心部件，是8位數據寬度的處理器，能處理8位二進制數據或代碼，CPU負責控制、指揮和調度整個單元系統協調的工作，完成運算和控制輸入輸出功能等操作。了解中央處理器cpu對于弄懂單片機原理非常的重要。 |
 |
|
·程序存儲器(ROM)： ·全雙工串行口： ·并行輸入輸出(I/O)口： |
| 單片機原理有兩種，一種是程序存儲器和數據存儲器分開的形式，即哈佛(Harvard)結構，另一種是采用通用計算機廣泛使用的程序存儲器與數據存儲器合二為一的結構，即普林斯頓(Princeton)結構。INTEL的MCS-51系列單片機采用的是哈佛結構的形式，而后續產品16位的MCS-96系列單片機則采用普林斯頓結構。 下圖是MCS-51單片機原理圖。 |
 |
■ MCS-51單片機的關鍵引腳說明： |

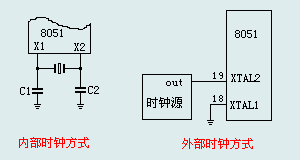

| MCS-51系列單片機中的8031、8051及8751均采用40Pin封裝的雙列直接DIP結構，右圖是它們的引腳配置，40個引腳中，正電源和地線兩根，外置石英振蕩器的時鐘線兩根，4組8位共32個I/O口，中斷口線與P3口線復用。現在我們對這些引腳的功能加以說明： ·Pin20:接地腳。 ·Pin40:正電源腳，正常工作或?qū)ζ瑑?nèi)EPROM燒寫程序時，接+5V電源。 ·Pin19:時鐘XTAL1腳，片內振蕩電路的輸入端。 ·Pin18:時鐘XTAL2腳，片內振蕩電路的輸出端。 8051的時鐘有兩種方式，一種是片內時鐘振蕩方式，但需在18和19腳外接石英晶體(2-12MHz)和振蕩電容，振蕩電容的值一般取10p-30p。另外一種是外部時鐘方式，即將XTAL1接地，外部時鐘信號從XTAL2腳輸入。 |
 |
| ·輸入輸出(I/O)引腳： Pin39-Pin32為P0.0-P0.7輸入輸出腳，Pin1-Pin1為P1.0-P1.7輸入輸出腳，Pin21-Pin28為P2.0-P2.7輸入輸出腳，Pin10-Pin17為P3.0-P3.7輸入輸出腳，這些輸入輸出腳的功能說明將在以下內容闡述。 |
| ·Pin9:RESET/Vpd復位信號復用腳，當8051通電，時鐘電路開始工作，在RESET引腳上出現24個時鐘周期以上的高電平，系統即初始復位。初始化后，程序計數器PC指向0000H，P0-P3輸出口全部為高電平，堆棧指鐘寫入07H，其它專用寄存器被清“0”。RESET由高電平下降為低電平后，系統即從0000H地址開始執行程序。然而，初始復位不改變RAM（包括工作寄存器R0-R7）的狀態，8051的初始態如下表： |
 |
8051的復位方式可以是自動復位，也可以是手動復位，見下圖。此外，RESET/Vpd還是一復用腳，Vcc掉電其間，此腳可接上備用電源，以保證單片機內部RAM的數據不丟失。 |
|
|
·Pin30:ALE/ |
