昨天下午終于拿到了期盼已久的12864液晶，經過一天的研究，終于將它顯示出字了，現在就在這里寫一下，簡單的使用方法，可以方便初學者學習，也方便自己以后查閱。
12864液晶，有名字便可以知道它有128*64個像素點，可以顯示漢字和簡單的圖形。在這里先介紹顯示字庫漢字和自定義漢字的方法，圖形的顯示以后我也會在空間中更新。
12864顯示數據傳輸也有兩種方法，一種是串行方式，一種是并行方式，并行方式傳輸速度快，我也只介紹串行方式。
12864的讀寫命令和1602的時序完全一樣，這里就不做詳細說明，不清楚的可以看我的1602顯示，時序圖如下：

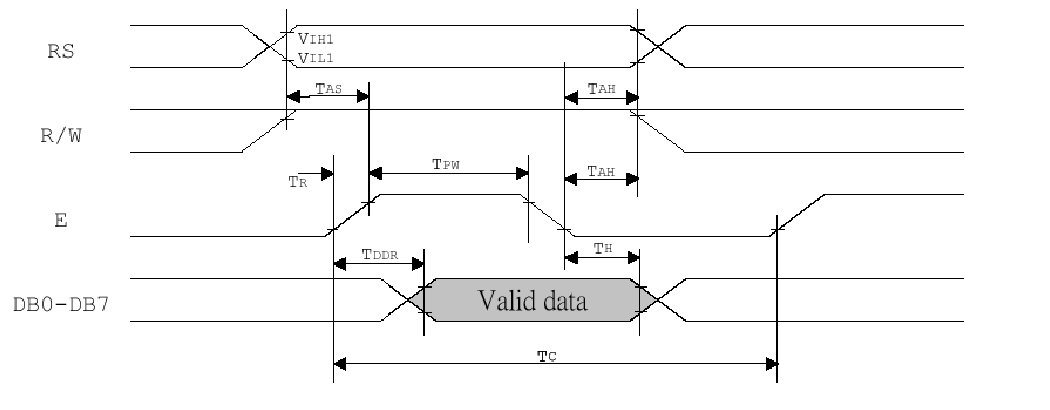

這個是讀時序（包括讀數據和讀命令）

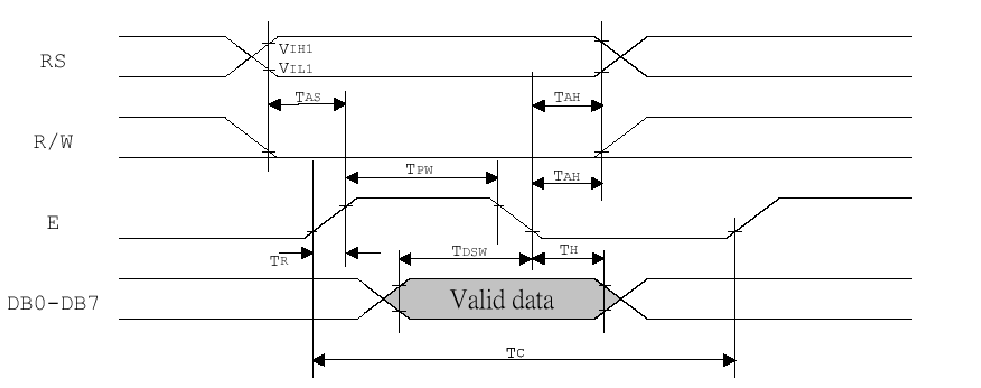

這個是寫時序（包括寫數據和寫命令）
這個是寫時序（包括寫數據和寫命令）

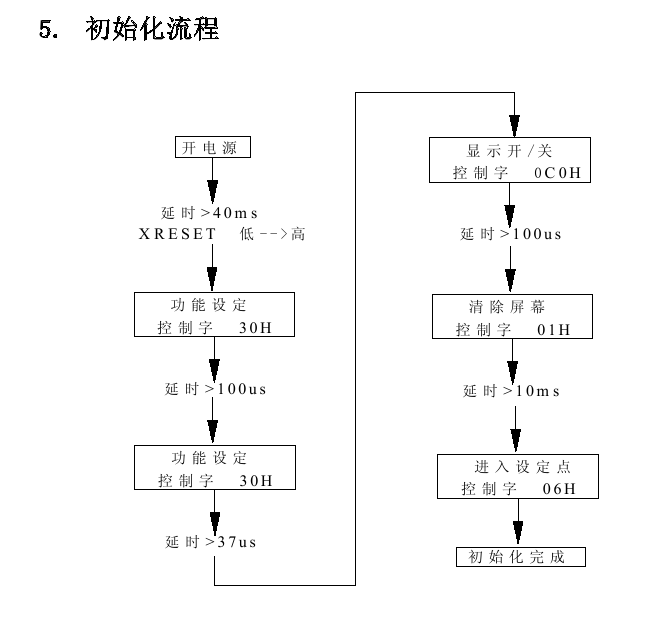

要注意的是12864液晶的初始化和1602液晶的初始化過程是不相同的，初始化流程圖如下：

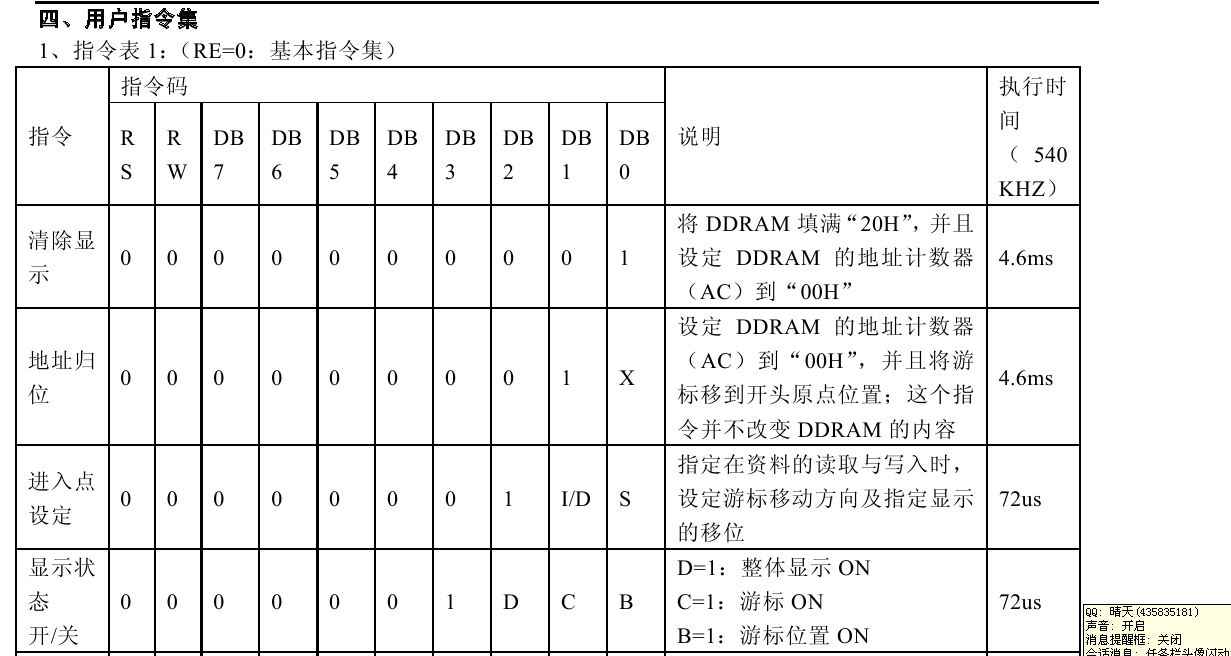

12864的指令表也有兩張一張基本指令表一張擴展指令表，表格如下：

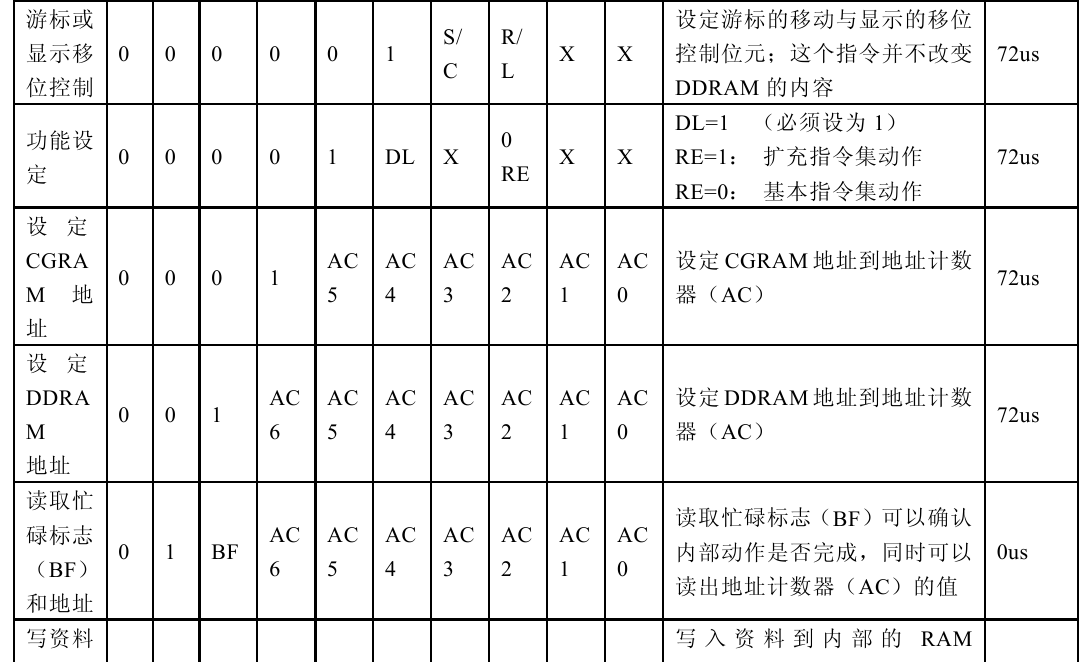

續基本指令表

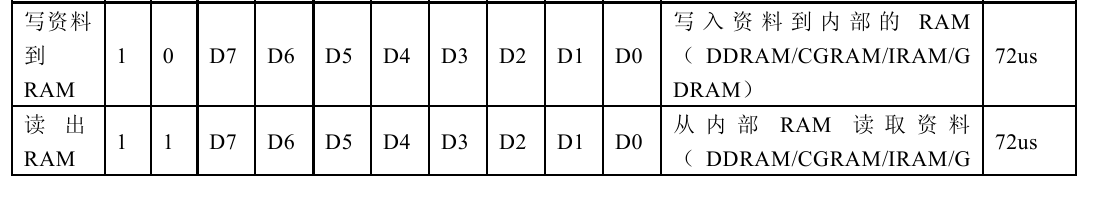

續基本指令表

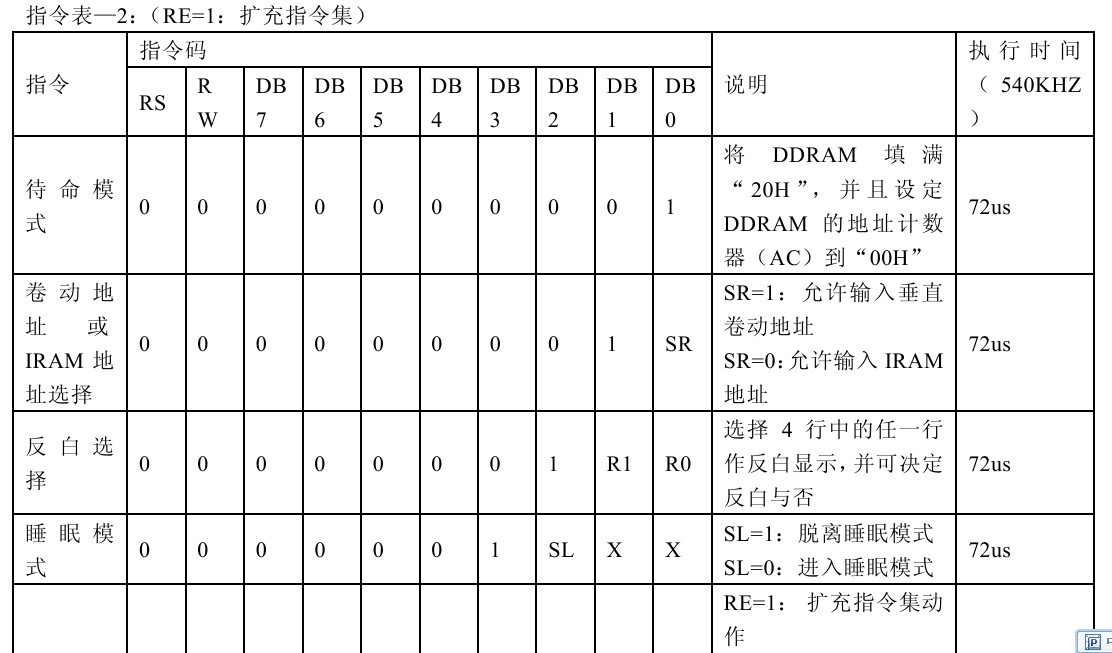

擴展指令表：
續擴展指令表：
12864的指令表就這么多，看起來比較多，但不要求每一條都記住，只要知道每一條指令的作用，能夠查表使用就夠了。具體每一條指令的意思表上已經比較清楚了，我就不再啰嗦了。我下面將要給出的程序中也做了比較詳細的注釋，大家可以對照程序再看這些指令表;。
這是演示效果，第一行“請您欣賞”上自定義的仿宋字體，下面三行是字庫中自帶的漢字（手機拍攝的效果不太好）。
下面是我寫的源程序，（由于水平有限，程序寫法可能不是最優的方式，希望高手批評指正）：
/*********************************************************
程序：LCD12864自定義顯示字符(最多顯示4個)
內容：ASCII碼顯示、自帶字庫顯示(8192個)、自定義顯示字符(4個請您欣賞)。
軟件：keil uVision4
液晶：QYLCD12864HZ1(帶字庫)
學習板：HOT-51學習板
作者：張家越
整理日期：2011-04-09 17:00
*************************************************************/
#include<AT89X52.h>
#define uchar unsigned char
#define uint unsigned int //定義一下，方便使用
#include"word1.h"
sbit RS=P2^5;
sbit RW=P2^6;
sbit EN=P2^7; //液晶的三個控制端
//sbit PSB=P2^4;//1---8位或4位并口方式；0---串口方式。單片機上電高電平，選擇的是并口方式
uchar code tab1[]=" LCD12864 ";
uchar code tab2[]="湖北第二師范學院";
uchar code tab3[]="電子愛好者張家越";
unsigned char code table1[][32] =
{
/*-- 文字: 請 --*/
/*-- 仿宋_GB231212; 此字體下對應的點陣為：寬x高=16x16 --*/
{
0x00,0x40,0x20,0x70,0x13,0xC0,0x10,0x70,0x01,0xC0,0x00,0x7C,0x77,0x80,0x10,0x70,
0x13,0x90,0x12,0x70,0x13,0x90,0x1A,0x70,0x13,0x90,0x02,0x30,0x02,0x10,0x00,0x00,
},
/*-- 文字: 您 --*/
/*-- 仿宋_GB231212; 此字體下對應的點陣為：寬x高=16x16 --*/
{
0x01,0x00,0x09,0x00,0x09,0x38,0x13,0xC8,0x34,0x50,0x51,0x40,0x12,0x50,0x14,0xC8,
0x10,0x40,0x02,0x00,0x21,0x10,0x29,0x08,0x24,0x08,0x42,0x20,0x01,0xE0,0x00,0x00,
},
/*-- 文字: 欣 --*/
/*-- 仿宋_GB231212; 此字體下對應的點陣為：寬x高=16x16 --*/
{
0x00,0x40,0x06,0x40,0x38,0x40,0x20,0x40,0x20,0x7C,0x26,0x88,0x3C,0x80,0x25,0x40,
0x24,0x40,0x24,0x40,0x24,0x40,0x24,0xA0,0x44,0xA0,0x45,0x10,0x82,0x1C,0x00,0x00,
},
/*-- 文字: 賞 --*/
/*-- 仿宋_GB231212; 此字體下對應的點陣為：寬x高=16x16 --*/
{
0x01,0x10,0x09,0x20,0x05,0xFC,0x3E,0x08,0x21,0xC0,0x0E,0x40,0x09,0xC0,0x0E,0x00,
0x00,0xE0,0x0F,0x20,0x09,0x20,0x09,0x20,0x0A,0x20,0x04,0xC0,0x18,0x30,0x00,0x00,
},
} ;
// 漢字表：
// 天道酬勤
void delay(uint i) //延時函數
{
while(--i);
}
void read_busy() //讀忙標志 最高位為1則busy，不能進行讀寫操作
{
RS=0;
RW=1;
EN=1; //看時序
while(P0 & 0x80);
EN=0;
}
void write_LCD_command(uchar value) //寫命令函數
{
read_busy(); //每次讀寫都要進行讀忙標志
RS=0;
RW=0;
delay(200);
EN=1; //EN從1--0鎖存數據
P0=value;
delay(200);
EN=0;
}
void write_LCD_data(uchar value) //寫數據函數
{
read_busy();
RS=1;
RW=0;
delay(200);
EN=1; //EN從1--0鎖存數據
P0=value;
delay(200);
EN=0;
}
void init_LCD() //8位并口方式LCD1864初始化函數
{
delay(4000); //等待時間>40ms
write_LCD_command(0x30);//功能設定：8位數據、基本指令操作
delay(100); //等待時間>100us
write_LCD_command(0x30);//功能設定：8位數據、基本指令操作
delay(37); //等待時間>37us
write_LCD_command(0x0C);//顯示設定：整體顯示、游標關、不反白
delay(100); // 等待時間>100us
write_LCD_command(0x01);//清屏指令
delay(10000); //等待時間>10ms
write_LCD_command(0x06);//進入點設定：地址指針加1
}
/*=============================================
自定義漢字函數：CGRAM自定義顯示字符
地址 顯示編碼
0x40 0x0000
0x50 0x0002
0x60 0x0004
0x70 0x0006
共可顯示四個自定義字符！
顯示自定義字符前，先要設定顯示的位置，否則會亂碼
==============================================*/
void CGRAM()
{
uchar i;
write_LCD_command(0x30);//基本指令操作
write_LCD_command(0x40);//設定CGRAM字符的位置
for(i=0;i<16;i++)
{
write_LCD_data(table1[0][i*2]);
write_LCD_data(table1[0][i*2+1]);//送顯示數據到CGRAM區中
}
write_LCD_command(0x50);
for(i=0;i<16;i++)
{
write_LCD_data(table1[1][i*2]);
write_LCD_data(table1[1][i*2+1]);
}
write_LCD_command(0x60);
for(i=0;i<16;i++)
{
write_LCD_data(table1[2][i*2]);
write_LCD_data(table1[2][i*2+1]);
}
write_LCD_command(0x70);
for(i=0;i<16;i++)
{
write_LCD_data(table1[3][i*2]);
write_LCD_data(table1[3][i*2+1]);
}
}
void main()
{
// uchar num;
uchar i;
init_LCD();
write_LCD_command(0x01);
CGRAM();
write_LCD_command(0x82);
write_LCD_data(0x00);
write_LCD_data(0x00);//第一個自定義顯示字符編碼為：0x0000
write_LCD_command(0x83);
write_LCD_data(0x00);
write_LCD_data(0x02);//第一個自定義顯示字符編碼為：0x0002
write_LCD_command(0x84);
write_LCD_data(0x00);
write_LCD_data(0x04);//第一個自定義顯示字符編碼為：0x0004
write_LCD_command(0x85);
write_LCD_data(0x00);
write_LCD_data(0x06);//第一個自定義顯示字符編碼為：0x0006
delay(5000);
write_LCD_command(0x90);
// write_LCD_command(0x00);
for(i=0;i<16;i++)
{
write_LCD_data(tab1[i]);
delay(5000);
}
write_LCD_command(0x88);
// write_LCD_command(0x00);
for(i=0;i<16;i++)
{
write_LCD_data(tab2[i]);
delay(5000);
}
write_LCD_command(0x98);
// write_LCD_command(0x00);
for(i=0;i<16;i++)
{
write_LCD_data(tab3[i]);
delay(5000);
}
while(1);
}
如果覺得我空間里面不夠詳細可以參看大海橡樹的空間：http://hi.baidu.com/echoas（里面寫的比較好）
12864圖片顯示我將在“12864使用方法（二）”中給出.。
感謝大家閱讀指教。
