2010年11月2日

      花了幾個小時，完成“時鐘溫度計” 的程序，在此感謝“康哥”的支持！

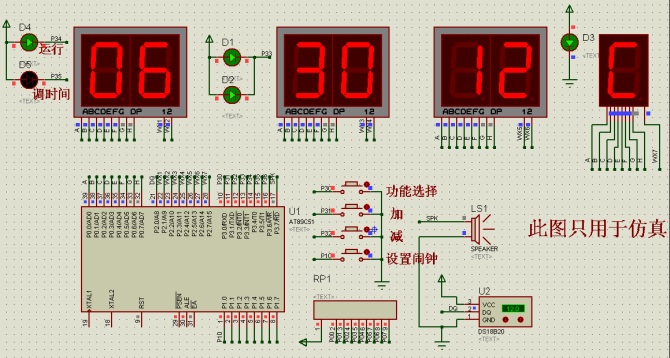

      功能：時鐘顯示，溫度顯示，可調時間，按鍵發聲。

      說明：

           1 功能選擇鍵：按下功能選擇鍵，時間停止，秒鐘指示燈長滅，選擇千位，百位，十位，個位，相對應的每位數碼管的小數點亮。

           2 “加”：按一下“加”按鍵，對應的數字會加一。

           3 “減”：按一下“減”按鍵，對應的數字會減一。

           4 繼續按功能選擇鍵到第五次，退出時間設置，秒鐘指示燈閃爍，時鐘繼續運行。

           5 初始化時間為早上6點30分，時間為24小時制。

           6 其他功能：添加指示燈。正常運行時，綠色指示燈亮，當進入調整時間時，紅色指示燈亮。



限于篇幅以下是部分源代碼，完整版本請到http://www.izizhuan.cn/f/shiz5.rar 去下載

#include"reg51.h"

  #define uchar unsigned char
  #define uint unsigned int



/****溫度 端口定義******/
  sbit wx5=P2^5;
  sbit wx6=P2^6;
  sbit wx7=P2^7;

  sbit DQ=P2^0;

  uint temp, temp1,temp2, xs;

  uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,
       0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6};


/******延時程序*******/
 void delay1(unsigned int m)
    {
      unsigned int i,j;
    for(i=m;i>0;i--)
   for(j=110;j>0;j--);
    }


 void delay(unsigned int m)
    {
      while(m--);
     }

 void Init_DS18B20()
   {
     unsigned char x=0;
     DQ = 1;          //DQ復位 ds18b20通信端口
     delay(8); //稍做延時
     DQ = 0;          //單片機將DQ拉低
     delay(80); //精確延時 大于 480us
     DQ = 1;          //拉高總線
     delay(4);
     x=DQ;            //稍做延時后 如果x=0則初始化成功 x=1則初始化失敗
     delay(20);
    }




/***********ds18b20讀一個字節**************/
  uchar ReadOneChar()
   {
     unsigned char i=0;
     unsigned char dat = 0;
     for (i=8;i>0;i--)
     {
      DQ = 0; // 高電平拉成低電平時讀周期開始
      dat>>=1;
      DQ = 1; // 給脈沖信號
      if(DQ)
      dat|=0x80;   //
      delay(4);
      }
     return(dat);
   }



/*************ds18b20寫一個字節****************/
  void WriteOneChar(unsigned char dat)
  {
   unsigned char i=0;
   for (i=8; i>0; i--)
    {
      DQ = 0;          //從高電平拉至低電平時,寫周期的開始
      DQ = dat&0x01;   //數據的最低位先寫入
      delay(5);        //60us到120us延時
      DQ = 1;
      dat>>=1;         //從最低位到最高位傳入
    }
  }


/**************讀取ds18b20當前溫度************/
void ReadTemperature()
  {
    unsigned char a=0;
    unsigned  b=0;
    unsigned  t=0;

    Init_DS18B20();
    WriteOneChar(0xCC);   // 跳過讀序號列號的操作
    WriteOneChar(0x44);   // 啟動溫度轉換
    delay(10);            // this message is wery important
    Init_DS18B20();
    WriteOneChar(0xCC);   //跳過讀序號列號的操作
    WriteOneChar(0xBE);   //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
    delay(10);
    a=ReadOneChar();      //讀取溫度值低位
    b=ReadOneChar();      //讀取溫度值高位
    temp1=b<<4;           //高8位中后三位數的值
    temp1+=(a&0xf0)>>4;   //低8位中的高4位值加上高8位中后三位數的值   temp1室溫整數值
    temp2=a&0x0f;         //小數的值
    temp=((b*256+a)>>4);  //當前采集溫度值除16得 實際溫度值    zhenshu
    xs=temp2*0.0625*10;   //小數位,若為0.5則算為5來顯示  xs小數    xiaoshu
   }



//////////////////////////////////////////////////////////////////////////////
/***********溫度顯示********************/
void wenduxianshi()    //溫度顯示
   {
     wx5=1;
        P0=table[temp/10];
        delay1(3);
        wx5=0;

        wx6=1;
        P0=table[temp%10];
        delay1(3);
        wx6=0;

        wx7=1;
        P0=table[12];
        delay1(3);
        wx7=0;
 }







////////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////
///////////////////////////////////////////////////////////////////////
/****時鐘 端口定義******/
  sbit wx1=P2^1;
  sbit wx2=P2^2;
  sbit wx3=P2^3;
  sbit wx4=P2^4;

  uchar  qian,bai,shi,ge,miao1,miao2,count;

  sbit LED1=P3^3;

  ////////////////////////////////////////////
  /***************按鍵調時程序***************/

   sbit K1=P3^0;
   sbit K2=P3^1;
   sbit K3=P3^2;

   sbit LVSE   =P3^4;  //綠色運行燈
   sbit HONGSE =P3^5;  //紅色停止燈
   sbit HUANGSE=P3^6;  //黃色調鬧鐘燈

   sbit BEEP=P3^7;    //// 定義蜂鳴器口

   uchar K1num,K2num;




  //////////////////////////////////////////
    /**********報警聲音**************/

   bi(uint t)
   {
      int c,n;
      for(c=0;c<t;c++)
      {
      for(n=0;n<50;n++);
      BEEP=~BEEP;      //按位取反BEEP
      }
   return(t);
   }




  ///////////////////////////////////////////////
/********定時器初始化*************/

  void init()
    {
      TMOD=0x01; //定義定時器0，工作方式1
      TH0=(65536-50000)/256;   //高8位
      TL0=(65536-50000)%256;   //低8位
      EA=1;     //開全局中斷
      ET0=1;
      TR0=1;    //打開定時器

     }
 ///////////////////////////////////////////////
/***********定時器中斷函數************/
  void timer0() interrupt 1
   {
     TH0=50;
     TL0=50;
     count++;
   if( count==20 ) { count=0; LED1=~LED1;  miao1++;

   if( miao1==10 ) { miao1=0;  miao2++; }
   if( miao2== 6 ) { miao2=0;     ge++; }
   if(    ge==10 ) {    ge=0;    shi++; }
   if(   shi== 6 ) {   shi=0;    bai++; }
   if(   bai==10 ) {   bai=0;   qian++; }
   if(  qian== 3 ) {  qian=0;     }
   if(qian==2&&bai==4){qian=0;bai=0;    }
     } }






  //////////////////////////////////////////////////////////////////
 ////////////////////////////////////////////////////////////////////
 //////////////////////////////////////////////////////////////////
/**********時間顯示***************/

   void shijianxianshi()    //時間顯示
    {
     if( K1num==0 )      //復位
      {
     TR0=1;LVSE=0; HONGSE=1;HUANGSE=1;
     wx1=1;
        P0=table[qian];
        delay1(3);
        wx1=0;

        wx2=1;
        P0=table[bai];
        delay1(3);
        wx2=0;

        wx3=1;
        P0=table[shi];
        delay1(3);
        wx3=0;

  wx4=1;
        P0=table[ge];
        delay1(3);
  wx4=0;
  }
/**************************************/

if( K1num==1 )  //選擇千位
     {
     TR0=0;LED1=1;LVSE=1; HONGSE=0; HUANGSE=1;
     wx1=1;
        P0=table[qian]+0x80;
        delay1(3);
        wx1=0;

        wx2=1;
        P0=table[bai];
        delay1(3);
        wx2=0;

        wx3=1;
        P0=table[shi];
        delay1(3);
        wx3=0;

  wx4=1;
        P0=table[ge];
        delay1(3);
  wx4=0;
  }

/**************************************/
if( K1num==2 )  //選擇百位
     {

     wx1=1;
        P0=table[qian];
        delay1(3);
        wx1=0;

        wx2=1;
        P0=table[bai]+0x80;
        delay1(3);
        wx2=0;

        wx3=1;
        P0=table[shi];
        delay1(3);
        wx3=0;

  wx4=1;
        P0=table[ge];
        delay1(3);
  wx4=0;
  }
/**************************************/
if( K1num==3 )    //選擇十位
     {

     wx1=1;
        P0=table[qian];
        delay1(3);
        wx1=0;

        wx2=1;
        P0=table[bai];
        delay1(3);
        wx2=0;

        wx3=1;
        P0=table[shi]+0x80;
        delay1(3);
        wx3=0;

  wx4=1;
        P0=table[ge];
        delay1(3);
  wx4=0;
  }

/**************************************/
if( K1num==4 )    //選擇個位
     {

     wx1=1;
        P0=table[qian];
        delay1(3);
        wx1=0;

        wx2=1;
        P0=table[bai];
        delay1(3);
        wx2=0;

        wx3=1;
        P0=table[shi];
        delay1(3);
        wx3=0;

  wx4=1;
        P0=table[ge]+0x80;
        delay1(3);
  wx4=0;
   }
 }






////////////////////////////////////////////////////////////////////////////////////
///////////////////按鍵功能設置/////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////////////////////
  void keycan()
  {
 ///////////////////時鐘功能設置////////////////////////

      /**********調時間功能選擇**********/

     if( K1==0   )   { K1num++; delay(5); if( K1==0 )
                  {        while(!K1);     bi(200);
     if(K1num==5 )   { K1num=0;TR0=1;}
       }
      }
 ///////////////////////////////////////////////////
        /*********功能加*********/

       if( K1num!=0 ) {
         if( K2==0    ) { delay(5);
         if( K2==0    ) { while(!K2);bi(200);
   if( K1num==1 ) { qian++; if(qian==3 ) qian=0;   }
         if( K1num==2 ) {  bai++; if( bai==10)  bai=0;   }
      if( K1num==3 ) {  shi++; if( shi==6 )  shi=0;   }
      if( K1num==4 ) {   ge++;  if(  ge==10)   ge=0;   }
    }
      }
     }
 //////////////////////////////////////////////////////////
         /**********功能減************/

   if( K1num!=0 ) {
         if( K3==0    ) { delay(5);
         if( K3==0    ) { while(!K3);bi(200);
   if( K1num==1 ) { qian--; if(qian==-1) qian=2;   }
         if( K1num==2 ) {  bai--; if( bai==-1)  bai=9;   }
      if( K1num==3 ) {  shi--; if( shi==-1)  shi=5;   }
      if( K1num==4 ) {   ge--; if(  ge==-1)   ge=9;   }
     }
    }
   }
     }







/////////////////////////////////////////////////////////////
/////////////////////////////////////////////////////////////
/***********主函數********************/
////////////////////////////////////////////////////////////
 void main()
 {
    init();
    qian=0;bai=6;shi=3;ge=0;miao2=0;miao1=0;
    while(1)
     {
       ReadTemperature();
       wenduxianshi();
    keycan();
       shijianxianshi();
     }
  }
