觸控屏已經不是什么新鮮的東西，現在的電子產品基本上都帶有一個大大的彩色液晶，加上一個輕觸式的觸控屏。使用起來非常方便，可以完全取代以往那種固定式的按鍵。
下面就介紹一種觸控屏的驅動電路，我也是一個小時前才把這個小板子做出來，測試成功后馬上發表這篇日志，新鮮熱辣的哦！
首先，介紹以下觸控屏幕的構造，它是由一塊觸控屏幕和一塊液晶顯示屏幕粘合在一起的。液晶顯示屏幕按色彩、材料、成像原理等多種方式分類，種類繁多，這里對液晶屏幕不做詳細介紹，本文圖片中所使用的是16Bit半透明反射式TFT液晶點陣顯示屏。而觸摸屏幕主要分為兩大類，分別是電容式和電阻式。
電容式觸控屏利用人體的電流感應進行工作，優點是使用壽命長，觸摸時不需用力，面板堅硬耐磨；缺點是觸摸精度低，必須使用特定的介質觸控（如人體皮膚），受溫度濕度影響很大，外界有較強磁場電場時，觸控屏會失靈，簡單來說就是抗干擾性較差。
電阻式觸控屏是利用按壓時縱軸和橫軸的電阻值來定位的，優點是抗干擾性好，觸摸精度高，可以用任何物體來觸摸，缺點是表面是塑料薄膜，易磨損，觸摸是需要稍加一點力度按壓。本文中使用的就是電阻式觸控屏。
接下來介紹一些幾個觸控屏控制IC：ADS7846、ADS7843和TSC2046，它們是最常見的四線觸摸屏控制芯片，均為BURR-BROWN（已經被TI收購，找封裝庫的時候去TI那里找）公司的產品，三者引腳相互兼容，但片內的功能是有區別的，例如7846內集成溫度傳感、可檢測觸摸壓力等功能，具體請參考DataSheet。TSC2046是新出的控制芯片，由于其國產片價錢便宜（零售約1元/片），廣泛應用于國產的具有觸摸屏幕的MP3、手機等電子產品。
我這次制作采用的是ADS7846。
ADS7846引腳圖：
引腳功能介紹：
DCLK：時鐘輸入端口
CS：片選信號
DIN：串行數據輸入端，CS為低時數據在DCLK上升沿鎖存
BUSY：忙時信號輸出，CS為高時其為高阻態
DOUT：串行數據輸出端，CS為高時其為高阻態
PENIRQ：筆中斷（當屏幕被觸壓時，產生中斷信號）
Vref：參考電壓（一般直接接VCC）
Vbat：電源檢測輸入端（一般不使用）
AUX：備選輸入端（一般不使用）
X+、Y+、X-、Y- ：四線觸控屏位置輸入端
程序思路是參考一位網友的，我把它移植過來了�！ �
工作原理：每次按下觸摸屏，ADS7846的PEN腳會拉低，觸發STM32中斷，然后在中斷服務程序里面處理要執行功能。畫圖的原理是通過在中斷里對X、Y坐標連續采樣十次，若不夠十次，不做任何操作。得到十次數據后，進行排序，最后取中間三次的數據計算均值，便得到需要的X、Y坐標。得到觸屏的點以后，接著就是在屏幕上對應的這個點上畫點。

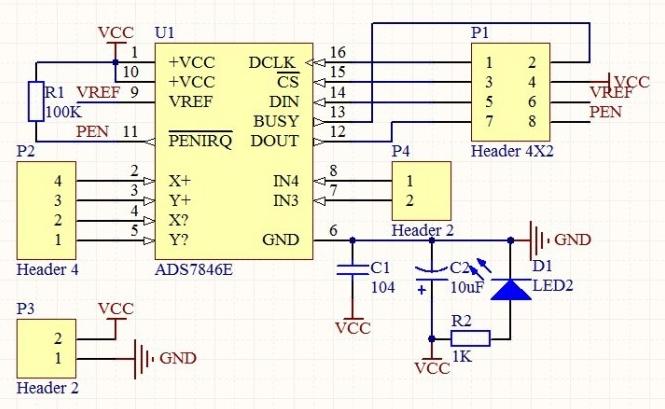

下面是電路的原理圖：
用感光法做的板子（未裁剪）：
裁剪出中間那部分后和一元硬幣小一點，右側為硫酸紙打印出來的負片。

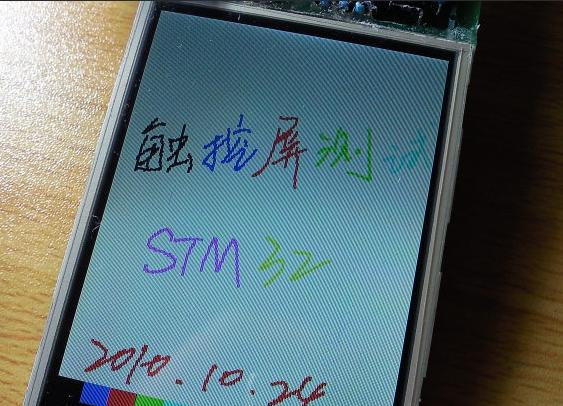

寫了一個可選畫筆和背景顏色的畫板：
最后貼上STM32的觸摸屏驅動程序（已添加畫板功能），用C語言寫的，很容易移植，有興趣的同學可以將它移到51或其他單片機上面跑一下。完整的代碼從這里下載http://www.izizhuan.cn/ziliao/file/chumo1.rar ，下面貼出一部分來：
程序：
//程序來源于 www.izizhuan.cn
#include"hx8347.h" //自己編寫的液晶屏頭文件，此頭文件只定義了一些基本變量，不涉及驅動相關函數
//定義引腳高低電平
#define ADS_DCLK_H() GPIO_SetBits(GPIOB,GPIO_Pin_6)//ADS7846時鐘信號
#define ADS_DCLK_L() GPIO_ResetBits(GPIOB,GPIO_Pin_6)
#define ADS_CS_H() GPIO_SetBits(GPIOB,GPIO_Pin_7)//ADS7846片選信號
#define ADS_CS_L() GPIO_ResetBits(GPIOB,GPIO_Pin_7)
#define ADS_DIN_H() GPIO_SetBits(GPIOB,GPIO_Pin_8)
#define ADS_DIN_L() GPIO_ResetBits(GPIOB,GPIO_Pin_8)
#define ADS_DOUT GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_9)
#define ADS_PEN GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10)////ADS7846響應信號
//初始化I/O口
void ADS_GPIO_Config()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void ADS_Spi_Start()//初始信號
{
ADS_CS_H();
ADS_DCLK_H();
ADS_DIN_H();
}
void ADS_Write_Byte(u8 num)
{
u8 count=0;
ADS_DCLK_L();
for(count=0;count<8;count++)
{
if(num&0x80)
ADS_DIN_H();
else
ADS_DIN_L();
num<<=1;
ADS_DCLK_L();
ADS_DCLK_H(); //上升沿有效
}
}
u16 ADS_Readdata()
{
u16 num;
u8 count;
for(count=0;count<12;count++)
{
num<<=1;
ADS_DCLK_H();
ADS_DCLK_L();
if(ADS_DOUT)
num++;
}
return num;
}
#define CMD_RDX 0X90 //0B10010000即用差分方式讀X坐標
#define CMD_RDY 0XD0 //0B11010000即用差分方式讀Y坐標
u16 X=0,Y=0;//當前觸控坐標
u8 Readonce()
{
ADS_Spi_Start();
ADS_CS_L();
ADS_Write_Byte(CMD_RDX);
ADS_DCLK_H();
delay_us(3);
ADS_DCLK_L();
delay_us(3);
Y=ADS_Readdata();
ADS_Write_Byte(CMD_RDY);
ADS_DCLK_H();
delay_us(1);
ADS_DCLK_L();
delay_us(1);
X=ADS_Readdata();
ADS_CS_H();
if(X>100&&Y>100&&X<3800&&Y<3800)return 1;//讀取成功(范圍限制)
else return 0;//讀取失敗
}
void drawbigpoint(u8 x,u16 y,u16 col)
{
if(x>220&&y<9)
{
LCD_DrawBlock(0,0,239,319,0x0000);//清屏
LCD_write_english_string(210,0,"CLR",0xFFE0,0x001F);//清屏按鍵區域
}
else
{
LCD_Set_Point(x,y,col);//中心點
LCD_Set_Point((x+1),y,col);
LCD_Set_Point(x,(y+1),col);
LCD_Set_Point((x+1),(y+1),col);
}
}
//讀取ADS7846（畫線）
void Read_Ads7846(void)
{
u8 t,t1,count=0;
u16 databuffer[2][10]={{5,7,9,3,2,6,4,0,3,1},{5,7,9,3,2,6,4,0,3,1}};//數據組
u16 temp=0;
//循環讀數10次
do
{
t=ADS_PEN; //觸摸屏被按下，PEN為L
if(Readonce()) //讀數成功
{
databuffer[0][count]=X;
databuffer[1][count]=Y;
count++;
}
}
while(!t&&count<10);
if(count==10)//讀10次數據有效
{
//X升序排列
do
{
t1=0;
for(t=0;t<count-1;t++)
{
if(databuffer[0][t]>databuffer[0][t+1])//升序排列
{
temp=databuffer[0][t+1];
databuffer[0][t+1]=databuffer[0][t];
databuffer[0][t]=temp;
t1=1;
}
}
}
while(t1);
do//Y升序排列
{
t1=0;
for(t=0;t<count-1;t++)
{
if(databuffer[1][t]>databuffer[1][t+1])//升序排列
{
temp=databuffer[1][t+1];
databuffer[1][t+1]=databuffer[1][t];
databuffer[1][t]=temp;
t1=1;
}
}
}
while(t1);
X=(databuffer[0][3]+databuffer[0][4]+databuffer[0][5])/3;
Y=(databuffer[1][3]+databuffer[1][4]+databuffer[1][5])/3;
//根據觸摸屏的具體參數設置
if(X<=4000&&Y<=4000)
{
if(X>=240)
X-=240;
else X=0;
if(Y>=320)
Y-=320;
else Y=0;
drawbigpoint(X/15,Y/11+10,BLUE);
}
}
}
void EXTI1_IRQHandler(void)
{
u8 t=0;
//消除抖動
do
{
delay_us(10);
t=ADS_PEN;
Read_Ads7846();
}
while(t==0);
EXTI_ClearITPendingBit(EXTI_Line1);
}
//中斷優先級管理/開啟
void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
//存儲器映射
#ifdef VECT_TAB_RAM
NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);
#else
NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);
#endif
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);//優先級分到第0組 總共5組
NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQChannel; //使用外部中斷1
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//階級1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
//外部中斷初始化
void EXTI_Configuration(void)//配置外部中斷
{
EXTI_InitTypeDef EXTI_InitStructure; //聲明中斷庫函數結構體
EXTI_InitStructure.EXTI_Line = EXTI_Line1; //外部中斷通道1
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //中斷模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿觸發
EXTI_InitStructure.EXTI_LineCmd = ENABLE; //使能
EXTI_Init(&EXTI_InitStructure);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource10); //設置外部中斷通道1到PB10
}
//END
