基于ST7920控制的12864液晶用于字符顯示很方便的，但網友說用它顯示圖形并不合適，原因就是它繪圖時先要關
閉顯示，繪完后又要打開，速度會較慢。我沒有用過別的液晶，手中只有這一款，擺弄了幾天，掌握了一點東西，
寫出來共享。
首先，我們知道，圖形都是由像素點組成的，繪圖的基礎其實就是畫點。只要我們能點亮液晶的任意一個像素點，那么繪圖就不是什么難事了。萬丈高樓平地起嘛，先要做的，當然是要打好基礎。

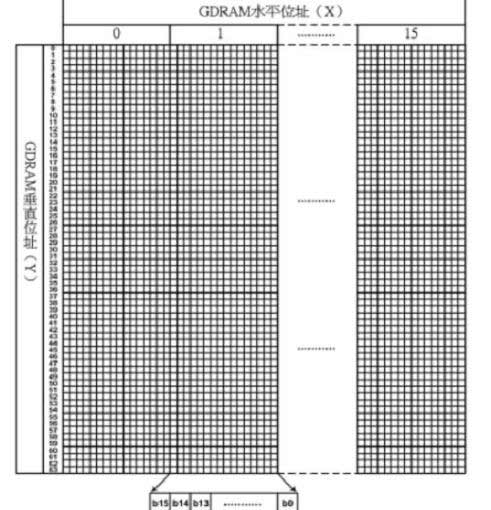

ST7920提供了用于繪圖的GDRAM（graph display RAM）。共 64×32 個字節的空間（由擴充指令設定繪圖 RAM 地址），最多可以控制 256×64點陣的二維繪圖緩沖空間。在它的Da
tasheet給出了GDRAM的坐標地址對照表：
用坐標表示，就是這樣：
它的橫坐標每一個地址都是16 位的。共16個地址，256位。
很明顯，它能控制256*64像素的液晶屏，而我們的只是128*64像素液晶屏，顯然只用到它的一部分。

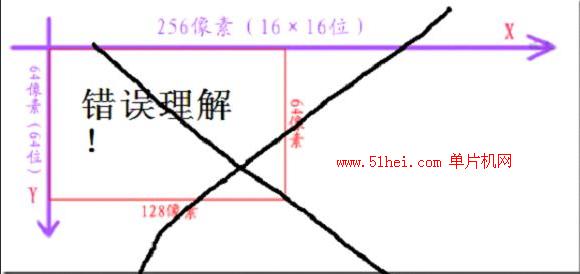

我剛開始以為它對應屏幕的繪圖RAM是這樣分布的(如紅色部分)：
結果栽了
大根頭，后來終于弄明白，原來它對應屏幕的GDRAM是這樣分布的：
只要我們清楚了它的GDRAM和屏幕上像素點的映射(對應)關系，點亮對應的像素點就容易多了。要點亮某一個像素點，就是將這個像素點在GDRAM中對應的位置1，這個相信沒人會不知道吧？
我們先討論一下思路，再一步步寫代碼。我覺得，思路要比代碼重要的多，只要你的思路通了，正確了，那么寫出代碼肯定會很容易。
首先，給你x，y的坐標，要你點亮一個點，要怎么做呢？從上面的圖我們知道，它是分為兩個半屏的，首先，我們要確定這個點是在上半屏還是下半屏，然后確定它是在那一行（縱坐標Y），再確定它是在哪一個字節的哪一個位（也就是確定它在那一列，即橫坐標X）。這些都確定后我們就定位到某一個具體的位上了，只就將這個位置1，就OK了。
下面我們邊寫代碼邊討論。
因為這里僅僅是討論如何在12864上打點的，而不是給12864寫一個驅動，所以對于基本的數據讀寫函數，我們不做討論，這里假設已經有了如下基本函數：
1
voidlcd_write_cmd(unsignedchar); //lcd 命令寫
2
voidlcd_write_data(unsignedchar); //lcd 數據寫
3
unsigendcharlcd_read_data(void); //lcd 數據讀
好了，就這些了。
為了方便，我們定義如下宏：
print?
1
#define BASIC_SET 0x00 //基本指令集，后面的數字查數據手冊，下同。
2
#define EXTEND_SET 0x00 //擴展指令集
3
#define DRAW_ON 0x00 //繪圖顯示開
4
#define DRAW_OFF 0x00 //繪圖顯示關
我們現在開始寫點亮某一個點的函數：
print?
01
voidlcd_set_dot(unsignedcharx, unsignedchary)
02
{
03
unsignedcharx_byet, x_bit; //在橫坐標的哪一個字節，哪一個位
04
unsignedchary_byte, y_bit;
05
x_byte = x / 16; //算出它在哪一個字節(地址)
06
//注意一個地址是16位的
07
x_bit = x % 16; //算出它在哪一個位
08
y_byte = y /32; //y是沒在哪個字節這個說法
09
//這里只是確定它在上半屏還是下半屏
10
//0:上半屏 1:下半屏
11
y_bit = y % 32; //y_bit確定它是在第幾行
12
lcd_write_cmd(EXTEND_SET); //擴展指令集
13
lcd_write_cmd(DRAW_OFF); //繪圖顯示關閉
14
lcd_write_cmd(0x80 + y_bit); //先寫垂直地址
15
//具體參照數據手冊
16
lcd_write_cmd(0x80 + x_byte + 8 * y_byte); //水平坐標
17
//下半屏的水平坐標起始地址為0x88
18
//(+8*y_byte)就是用來確定在上半屏還是下半屏
19
if(x_bit < 8) //如果x_bit位數小于8
20
{
21
lcd_write_data(0x01 << (7 - x_bit)); //寫高字節。因為坐標是從左向右的
22
//而GDRAM高位在左，底位在右
23
lcd_write_data(0x00); //低字節全部填0
24
}
25
else
26
{
27
lcd_write_data(0x00); //高字節全部填0
28
lcd_write_data(0x01 << (15 - x_bit));
29
}
30
lcd_write_cmd(DRAW_ON); //打開繪圖顯示
31
lcd_write_cmd(BASIC_SET); //回到基本指令集，畢竟ST7920是以字符為主的
32
return;
33
}
基本畫點函數算是完成了，但是我們如果使用這個函數，就會發現問題。你且用它沿橫坐標畫幾個連續的點試試，肯定不是你想要的結果。
出現問題的原因是因為我們畫點時對其余的位全部填0處理了，造成對原來的信息的破壞。所以我們要讀出要寫的那個地址原來的數據，再進行加工，寫回去就可以解決問題了。
畫點函數到此就完成了，剩下的事情就是對函數的優化了。例如對入口參數的檢查，對乘除法的優化等等。
