1 硬件電路設計（圖）　　

　　系統工作過程：　　

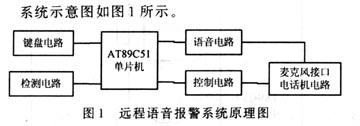

　　單片機AT89C51采集設備的各種信息，根據不同設備和傳感器，可以是壓力、流量、溫濕度、電壓、電流等，然后與預先存儲在單片機內的閾值比較，若超出正常范圍，則通過電話機撥號電路撥打維護人員的固定或移動電話，等待撥通后再控制ISD4004構成的數碼語音電路播放相對應的故障信息。維護人員聽到信息后根據故障優先級作相應處理。　　

　　1．1 語音電路　　

　　ISD4004語音芯片是由美國ISD公司推出的新產品，單片錄放語音時間8-16min，操作簡單，音質好。芯片內含振蕩器、防混濾波器；平滑濾波器、自動靜噪、音頻放大器及高密度多電平閃爍存貯陣列。芯片設計是基于所有操作必須由微控制器控制，操作命令通過串行通信接口(SPI或Microwire)送人。芯片采用多電平直接模擬量存貯技術，每個采樣值直接存貯在片內的閃爍存貯器中，因此能夠非常真實＼自然地再現語音、音樂、音調和效果聲，避免了一般固體錄音電路固置化和壓縮造成的量化噪聲和金屬聲。　　

　　采樣頻率可為4．0，5．3，6．4，8．0kHz，頻率越低，錄放時間越長，而音質則有所下降，片內信息存于閃爍存貯器中，可在斷電情況下保存100年(典型值)，反復錄音10萬次。　　

　　ISD4004與單片機連接較為簡單，單片機的P1．2～P1．4分別控制ISD4004的片選信號SS、串行輸入引腳MOSI、串行輸出引腳MISO及串行時鐘輸入。值得注意的是ISD4004供電電壓為3 V，需要專門的穩壓電路。同相模擬輸入(ANAIN+)和反相模擬輸入(ANAIN一)端最大輸入電平為16mV。音頻輸出可直接接人電話機受話器端代替麥克風。　　

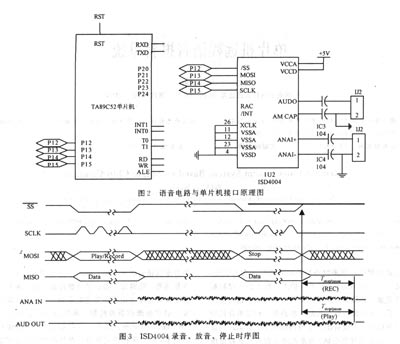

　　ISD4004工作于SPI串行接口。SPI協議是一個同步串行數據傳輸協議，錄音、放音、停止時序圖　
應用注意：　　

　　(1)電源(VCCA，VCCD)　　

　　為使噪聲最小，芯片的模擬和數字電路使用不同的電源總線，并分別引到外封裝的不同管腳上，模擬和數字電源端最好分別走線，盡可能靠近供電電源處相連，而去耦電容應盡量靠近器件。 　　

　　(2)地線(VSSA，VSSD)　　

　　芯片內的模擬和數字電路也使用不同的地線。幾個VSSA盡量在引腳焊盤上相連，并用低阻通路連到電源圖上，VSSD也用低阻通路連到電源上。　　

　　(3)同相模擬輸入(ANAIN+)　　

　　這是錄音信號的同相輸入端。輸入放大器可用單端或差分驅動。　　

　　1．2 電話機與單片機接口電路　　

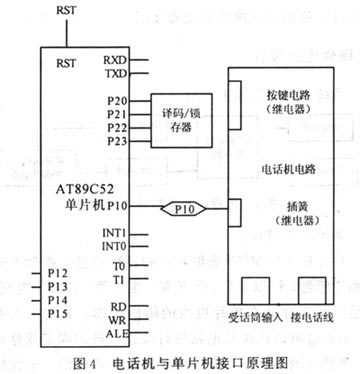

　　電話機電路與單片機AT89C51接口如圖4所示。單片機用于模擬撥打電話動作，摘機一撥號一通話一掛機。摘機動作利用雙組繼電器代替電話機叉簧完成，撥號利用單片機I／O口通過軟件控制話機按鍵電路完成，通話則是把語音電路信號輸出接人話機電路麥克風的輸入端，達到控制放音。　　

　　2 系統軟件設計

　　檢測電路程序因所連接設備而異，故不做介紹，重點介紹ISD4004錄放音程序和電話機撥號程序。

　　2．1 主程序

　　主程序完成對設備信息和數據的采集，并且與用戶設置的門限值比較，從而判斷設備是否有故障，若有故障則調用報警子程序即通過電話播放報警語音。　

　　2．2 錄放音程序　

　　錄放音程序主要是接收指令后通過SPI總線對ISD4004進行控制。需要注意的是系統在啟用前，要預先錄制報警語音，為了能靈活播放語音信息，報警語音是分段存放在ISD4004中的，播放時根據地址播放每段語音。播放時要根據每段錄音的長短做相應的延時。　　

　　3 結 語　　

　　上述系統利用單片機、語音電路和電話機完成了設備遠程語音報警功能，可以廣泛應用于油田、電信、電力等無人職守設備的故障報警。如果在系統中增加Modem，還可以完成遠程計算機監控功能。　

芯片內的模擬和數字電路也使用不同的地線。幾個VSSA盡量在引腳焊盤上相連，并用低阻通路連到電源圖上，VSSD也用低阻通路連到電源上。

(3)同相模擬輸入(ANAIN+)

這是錄音信號的同相輸入端。輸入放大器可用單端或差分驅動。

1．2 電話機與單片機接口電路

電話機電路與單片機AT89C51接口如圖4所示。單片機用于模擬撥打電話動作，摘機一撥號一通話一掛機。摘機動作利用雙組繼電器代替電話機叉簧完成，撥號利用單片機I／O口通過軟件控制話機按鍵電路完成，通話則是把語音電路信號輸出接人話機電路麥克風的輸入端，達到控制放音。

2 系統軟件設計

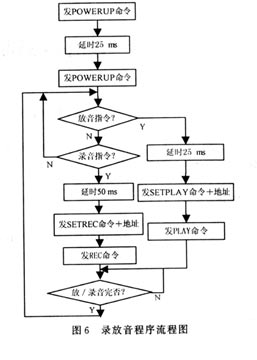

單片機軟件流程圖如圖5和圖6所示，檢測電路程序因所連接設備而異，故不做介紹，重點介紹ISD4004錄放音程序和電話機撥號程序。

2．1 主程序

主程序完成對設備信息和數據的采集，并且與用戶設置的門限值比較，從而判斷設備是否有故障，若有故障則調用報警子程序即通過電話播放報警語音。

2．2 錄放音程序

錄放音程序主要是接收指令后通過SPI總線對ISD4004進行控制。需要注意的是系統在啟用前，要預先錄制報警語音，為了能靈活播放語音信息，報警語音是分段存放在ISD4004中的，播放時根據地址播放每段語音。播放時要根據每段錄音的長短做相應的延時。

3 結 語

上述系統利用單片機、語音電路和電話機完成了設備遠程語音報警功能，可以廣泛應用于油田、電信、電力等無人職守設備的故障報警。如果在系統中增加Modem，還可以完成遠程計算機監控功能。
