usb是 Universal Serial Bus （通用串行總線）的縮寫，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 聯合推出。外觀上計算機一側為 4 針公插，設備一側為 4 針母插。現在usb已經成為了我們生活中離不開的設備了，但是經常有人把電腦主板上的usb線接反或者接錯，直接導致usb設備，或者usb接口被燒壞，建議大家接好以后用萬用表測試一下電壓了再用。
usb引腳定義
|
Pin |
Name |
Description |
|---|---|---|
|
1 |
VCC |
+5 VDC |
|
2 |
D- |
Data - |
|
3 |
D+ |
Data + |
|
4 |
GND |
Ground |

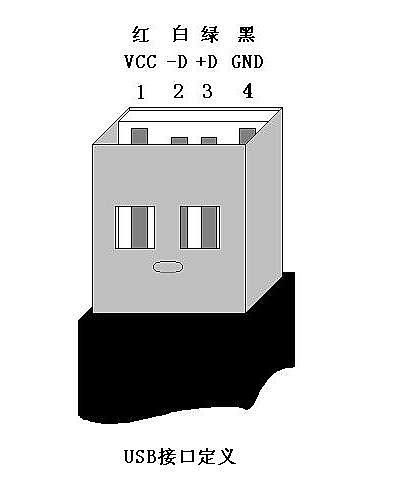

USB引腳圖
usb一般的接線方法是這樣的：
|
針腳 |
名稱 |
說明 |
接線顏色 |
|
1 |
VCC |
+5V電壓 |
紅線 |
|
2 |
D- |
數據線負極 |
白線 |
|
3 |
D+ |
數據線正極 |
綠線 |
|
4 |
GND |
接地 |
黑線 |
各種USB插頭實物圖：
