15-20V轉5V電源問題

  [復制鏈接]
ID:33548 發表于 2025-10-20 20:25 | 顯示全部樓層 |閱讀模式
一個控制板，正常供電15V，最高不超過20V,降到5V。單片機加上數碼管，總共耗電350mA左右，哪款開關電源芯片可以勝任，要求外圍元件盡可能少。
回復

使用道具 舉報

ID:860926 發表于 2025-10-21 08:18 | 顯示全部樓層
TI的LM5164
回復

使用道具 舉報

ID:584814 發表于 2025-10-21 08:40 | 顯示全部樓層
直接某一個寶個模塊就可以
回復

使用道具 舉報

ID:277550 發表于 2025-10-21 08:49 | 顯示全部樓層

去買個 降壓模塊就好，好幾款可以支持這個電壓值的
回復

使用道具 舉報

ID:92781 發表于 2025-10-21 09:14 | 顯示全部樓層
試試常見的迷你360可調 dcdc降壓模塊，峰值2-3a，長時間1a沒有問題。價格便宜1-2元，外圍電路簡單
回復

使用道具 舉報

ID:1135339 發表于 2025-10-21 10:33 | 顯示全部樓層
這種供電方案太多了，如果考慮成本 ，成本最低的方案是34063車充方案，市場上用了10幾20年了
回復

使用道具 舉報

ID:1135339 發表于 2025-10-21 10:37 | 顯示全部樓層
如果考慮體積和高效率，可以用SW2451這款，帶使能
回復

使用道具 舉報

ID:1093493 發表于 2025-10-21 10:39 | 顯示全部樓層
LMR51420XFDDCR
回復

使用道具 舉報

ID:1161870 發表于 2025-10-21 15:26 | 顯示全部樓層
直接上某多上買一份模塊就可以了
回復

使用道具 舉報

ID:1109793 發表于 2025-10-21 16:42 | 顯示全部樓層
對，34063用很多年了好用的很
回復

使用道具 舉報

ID:1161880 發表于 2025-10-21 18:36 | 顯示全部樓層
XL4013、LM2596
回復

使用道具 舉報

ID:1079566 發表于 2025-10-22 08:17 | 顯示全部樓層

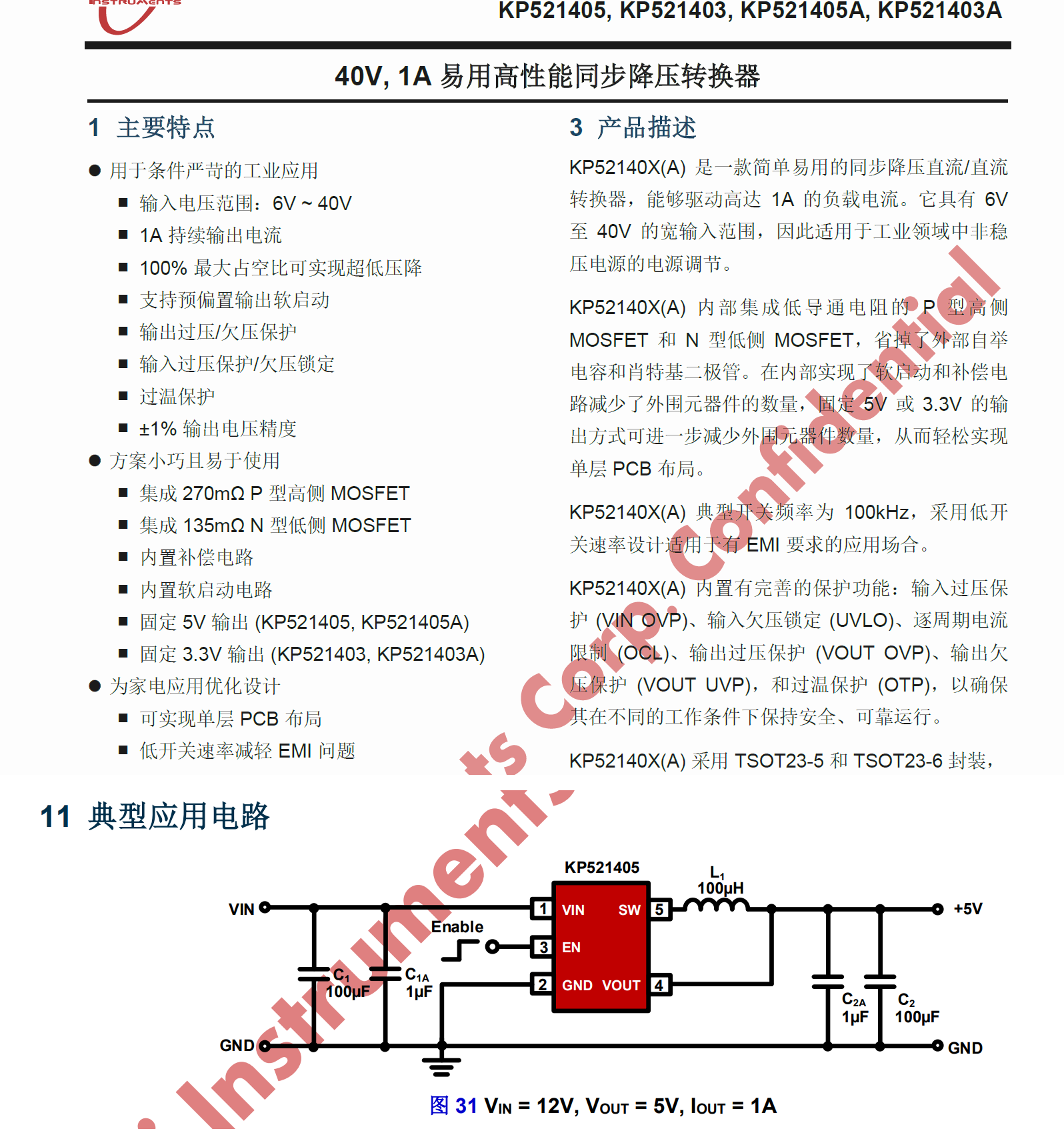

KP521405LGA  同步降壓芯片 固定輸出5V, 原件少取樣電阻, 某一個寶上幾毛錢,看量. 工作350mA的話,效率在90%以上.資料PDF, 可以在立創商城上找到. 各元件選擇有明確說明,PCB有參照.




回復

使用道具 舉報

ID:123917 發表于 2025-10-22 19:08 | 顯示全部樓層
以我多年的經驗，有一款叫7805穩壓塊的99.9999%的人都不知道（至少以上的回復沒有提到，難道都看不上眼？？？），今天就不藏私了告訴你吧
要是覺得發熱大，輸入多串聯一些二極管就好了
回復

使用道具 舉報

ID:76027 發表于 2025-10-23 12:41 | 顯示全部樓層
wjfw 發表于 2025-10-22 19:08
以我多年的經驗，有一款叫7805穩壓塊的99.9999%的人都不知道（至少以上的回復沒有提到，難道都看不上 ...

前面加7809
回復

使用道具 舉報

ID:1109793 發表于 2025-10-24 11:52 | 顯示全部樓層
ZSJM 發表于 2025-10-22 08:17
KP521405LGA  同步降壓芯片 固定輸出5V, 原件少取樣電阻, 某一個寶上幾毛錢,看量. 工作350mA的話,效率在90% ...

這個不錯，工業用可靠性怎樣？
回復

使用道具 舉報

ID:624769 發表于 2025-10-24 14:04 | 顯示全部樓層
wjfw 發表于 2025-10-22 19:08
以我多年的經驗，有一款叫7805穩壓塊的99.9999%的人都不知道（至少以上的回復沒有提到，難道都看不上 ...

因為，7805是線性降壓，就輸入的電壓為15V來看，理想狀態下，利用率只有33%，實際使用中利用率更低。如果耗電量在20mA 以下，7805是個相當不錯的選擇，350mA 的話，太浪費了。所以，一般在這種情況下，不會有人推薦7805。
回復

使用道具 舉報

ID:1109793 發表于 2025-10-24 15:39 | 顯示全部樓層
188610329 發表于 2025-10-24 14:04
因為，7805是線性降壓，就輸入的電壓為15V來看，理想狀態下，利用率只有33%，實際使用中利用率更低。如果 ...

是啊，會非常熱，需要很大的散熱器
回復

使用道具 舉報

ID:460466 發表于 2025-11-22 13:59 | 顯示全部樓層
xiaobendan001 發表于 2025-10-24 15:39
是啊，會非常熱，需要很大的散熱器

7805輸入7V左右比較合理吧？
回復

使用道具 舉報

ID:491875 發表于 2025-11-22 15:40 | 顯示全部樓層
XL1509E5
回復

使用道具 舉報

ID:1034262 發表于 2025-11-22 17:00 | 顯示全部樓層
XL1509-5.0 SOP8
回復

使用道具 舉報

ID:1163527 發表于 2025-11-23 14:38 | 顯示全部樓層
RTQ2942可以看下
回復

使用道具 舉報

ID:491875 發表于 2025-11-23 21:14 | 顯示全部樓層
海闊天空8 發表于 2025-11-22 13:59
7805輸入7V左右比較合理吧？

350ma電流線性穩壓芯片從15-20V降到5V效率僅僅只有20-25%！還有近80%的功率由降壓芯片承受！不少于3W的功率消耗！所以電流較大的壓差比較大的場合盡可能回避線性穩壓！78系列最佳壓差一般是3V。這個電路即使使用2級或者多級78系列芯片也不可取。
回復

使用道具 舉報

ID:1159343 發表于 2025-11-24 08:02 | 顯示全部樓層
wjfw 發表于 2025-10-22 19:08
以我多年的經驗，有一款叫7805穩壓塊的99.9999%的人都不知道（至少以上的回復沒有提到，難道都看不上 ...

樓主要的是開關穩壓，我確實不知道有個叫7805的開關塊。
回復

使用道具 舉報

ID:155507 發表于 2025-11-24 11:32 | 顯示全部樓層
BD7RL 發表于 2025-11-24 08:02
樓主要的是開關穩壓，我確實不知道有個叫7805的開關塊。

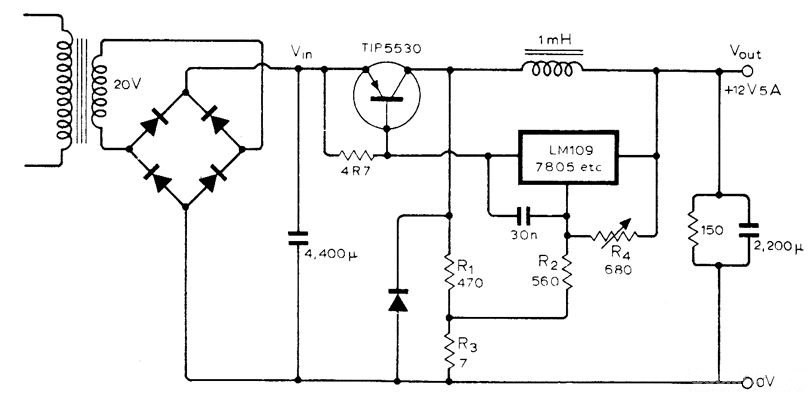

使用 7805 構建開關穩壓器
可以將 7805 集成電路作為更復雜的開關穩壓器電路的一部分，以提高效率。
這需要在基本的 7805 電路中添加晶體管和電感器等外部元件。
最終的效率提升取決于具體的電路設計。







回復

使用道具 舉報

ID:879809 發表于 2025-11-24 12:36 | 顯示全部樓層
wjfw 發表于 2025-10-22 19:08
以我多年的經驗，有一款叫7805穩壓塊的99.9999%的人都不知道（至少以上的回復沒有提到，難道都看不上 ...

(20V-5V)*0.35A=5.25W
TO-220封裝的7805不加散熱片最大耗散1W功率，就算樓主的電不要錢，你仔細想想需要多大散熱片才不會燒毀吧。
回復

使用道具 舉報

ID:879809 發表于 2025-11-25 12:07 | 顯示全部樓層
angmall 發表于 2025-11-24 11:32
使用 7805 構建開關穩壓器
可以將 7805 集成電路作為更復雜的開關穩壓器電路的一部分，以提高效率。
這 ...

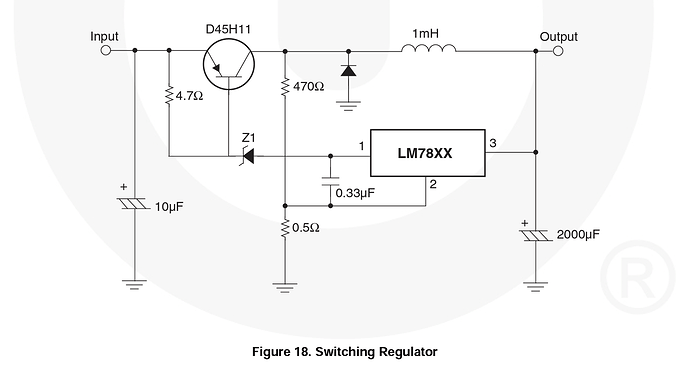

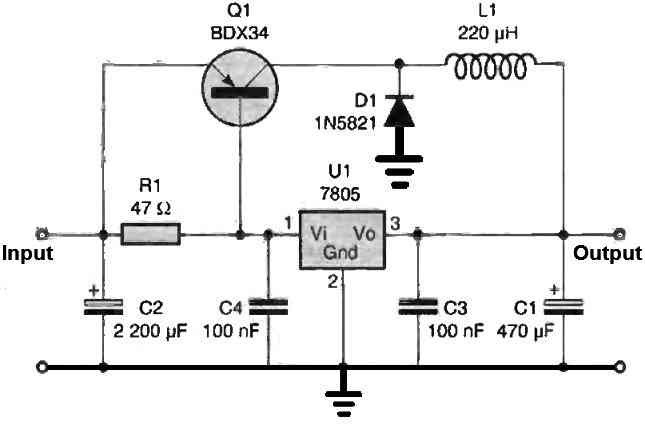

你這不對吧？圖1靠0.5歐電阻正反饋可以震起來，圖2是個標準7805線性擴流電路，無法起振，D1、L1這兩個原件根本就沒有用！
回復

使用道具 舉報

ID:1164196 發表于 2025-12-3 15:54 | 顯示全部樓層
對效率要求一般就有LDO，有要求就用DC-DC,現在很多這樣的芯片
回復

使用道具 舉報

ID:1164196 發表于 2025-12-3 16:15 | 顯示全部樓層
我們有種微模塊DC-DC電源，體積是5X3.2mm,已經是集成了電感的，外面只要接個取樣調節電阻，輸入輸出拉電容就可以了。
回復

使用道具 舉報

ID:491875 發表于 2025-12-3 16:29 | 顯示全部樓層
angmall 發表于 2025-11-24 11:32
使用 7805 構建開關穩壓器
可以將 7805 集成電路作為更復雜的開關穩壓器電路的一部分，以提高效率。
這 ...

有現成的芯片可選何必舍近求遠棄簡就繁用7805和多個外圍元件來完成專用芯片的功能？
回復
