車載后備箱電控鎖實現

ID:668004 · 發表于 2025-10-18 16:08

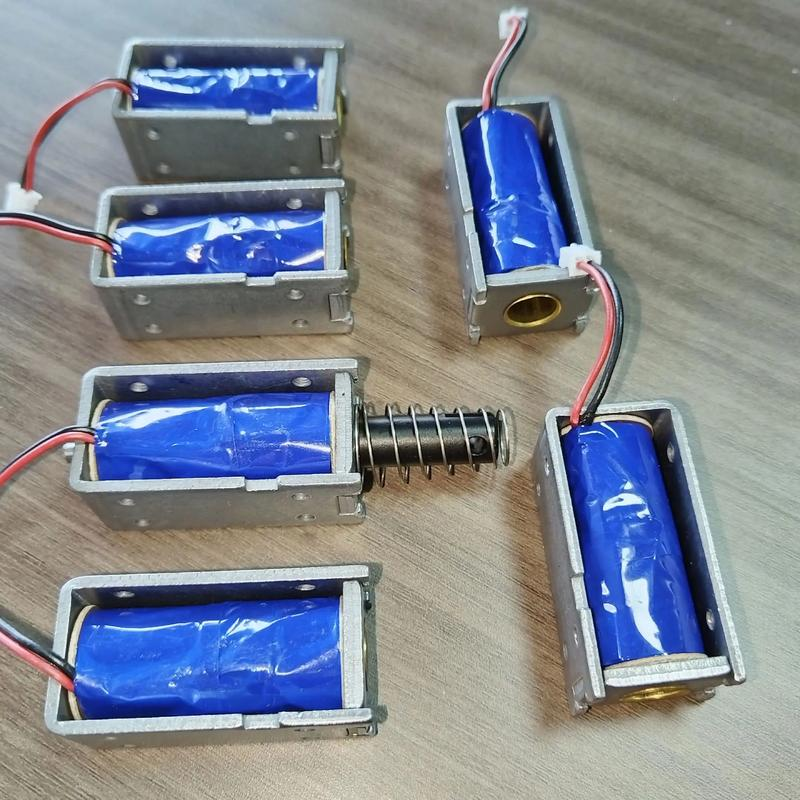

后備箱電子鎖，車頭車機可以控制鎖打開（有一個接口出來，不走通訊，直接輸出模擬電平5V到車尾的后備箱控制電磁閥），同時有一個按鍵在鎖上，按下按鍵可以打開鎖。不管是車機人機交互，還是鎖上的輕觸開關，打開鎖都需要保持5S，請問怎么去實現更好？（沒有得到好的方案，最后再發一個貼尋求支持）

兩個難點

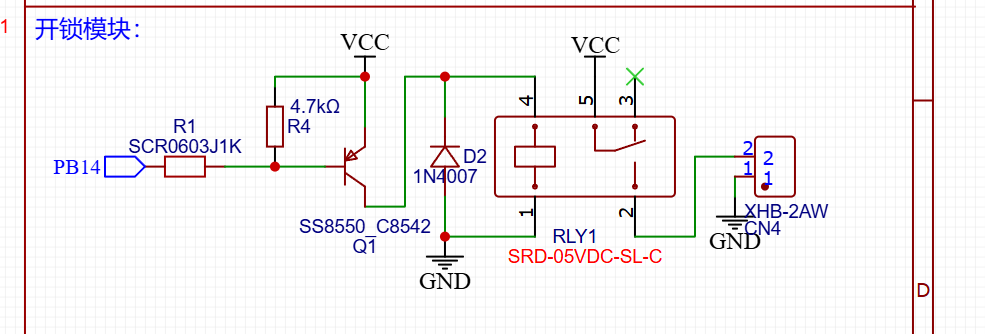

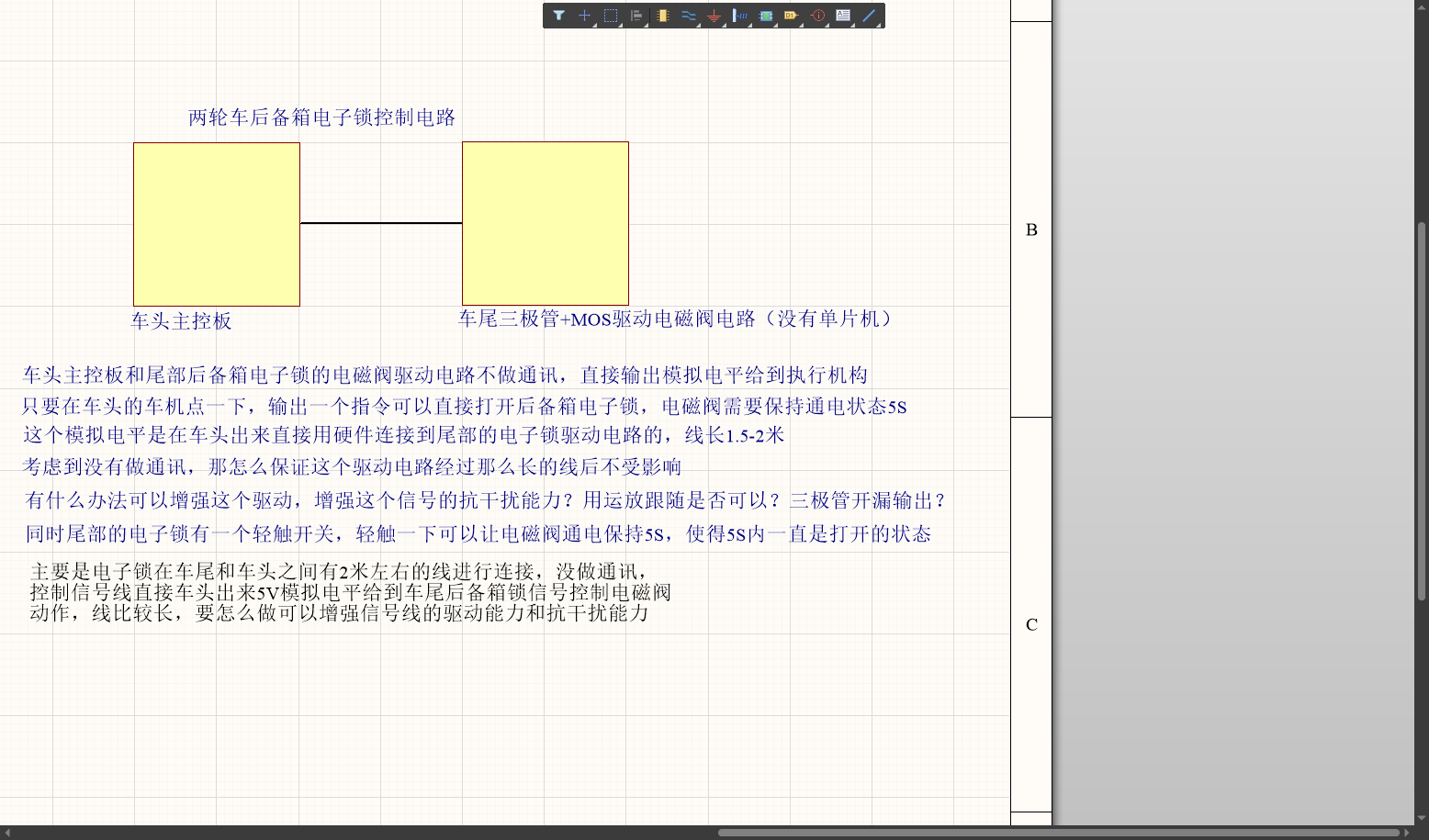

1.就是這個來源于車頭的驅動信號是一個模擬電平，車頭車機和車尾的后備箱沒有做通訊，那從車頭比如車機顯示屏交互按下打開后備箱鎖的觸摸動作后，怎么保證車頭輸出的這個模擬電平5V/3.3V是穩定的傳達到車尾后備箱的電磁鐵驅動板？比如參考原理圖的PB14信號，來源于車頭

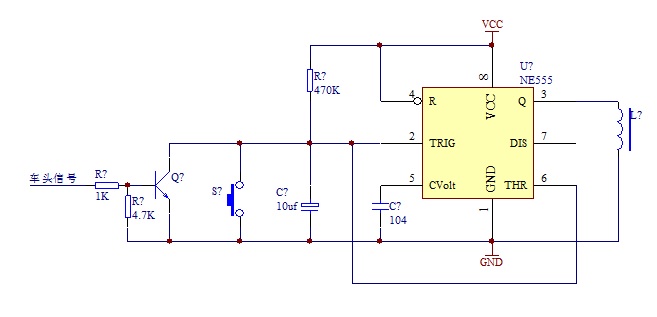

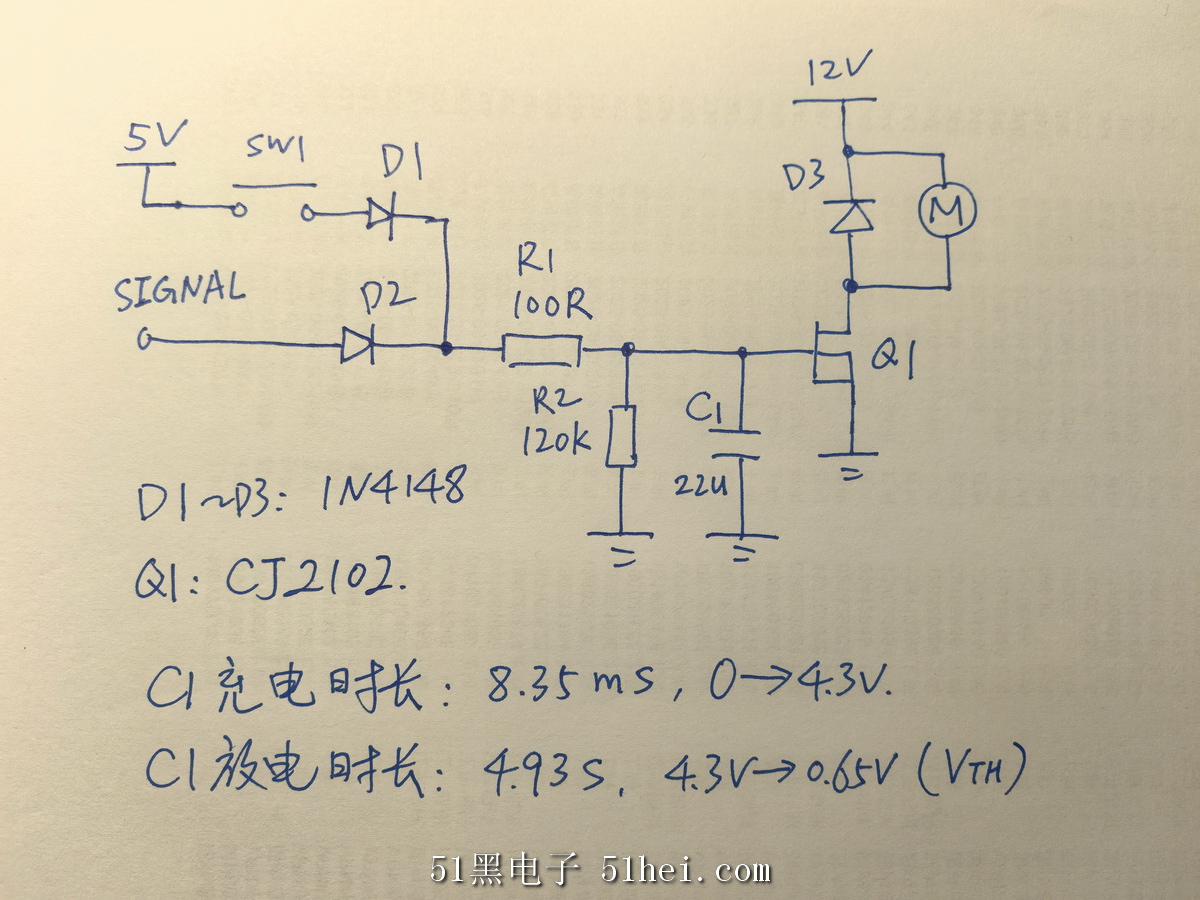

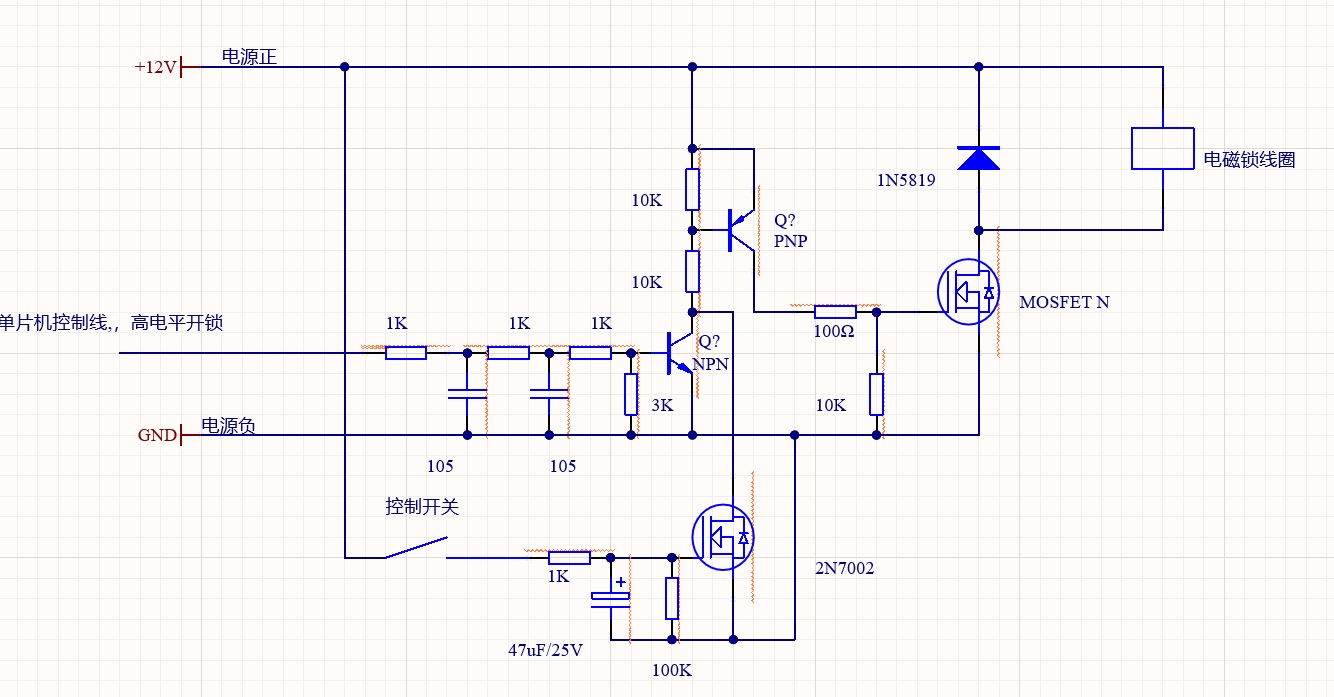

2.在車尾的輕觸開關單擊的時候如何保持這個5S給電給電磁鐵的時間？這個時間不需要很精準，但是怎么用硬件去實現延時？RC電路？那參考原理圖2-4怎么去計算這個時間？

如果車頭和車尾做通訊，這種簡單的功能沒必要做CAN、RS485、LIN通訊吧？畢竟只有一個開鎖的指令而已。像這種通訊會采用什么通訊更合適？
