求助整流濾波電路電流波形分析

[復制鏈接]
ID:1073939 發表于 2025-10-17 11:05 | 顯示全部樓層 |閱讀模式

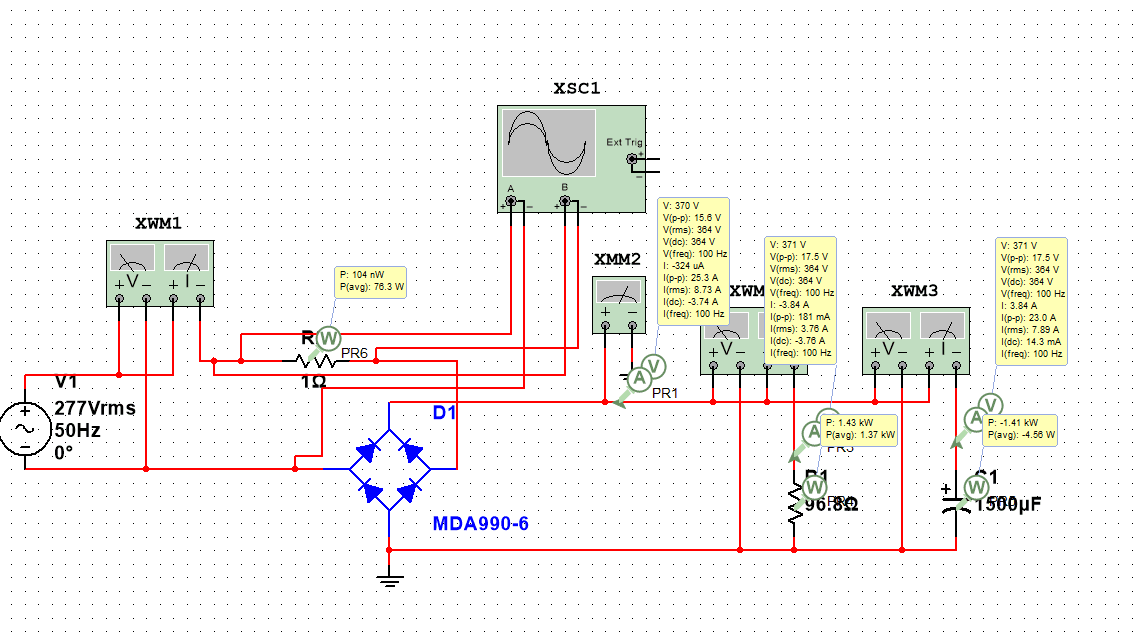

橋式整流濾波仿真.rar (1.19 MB, 下載次數: 0)

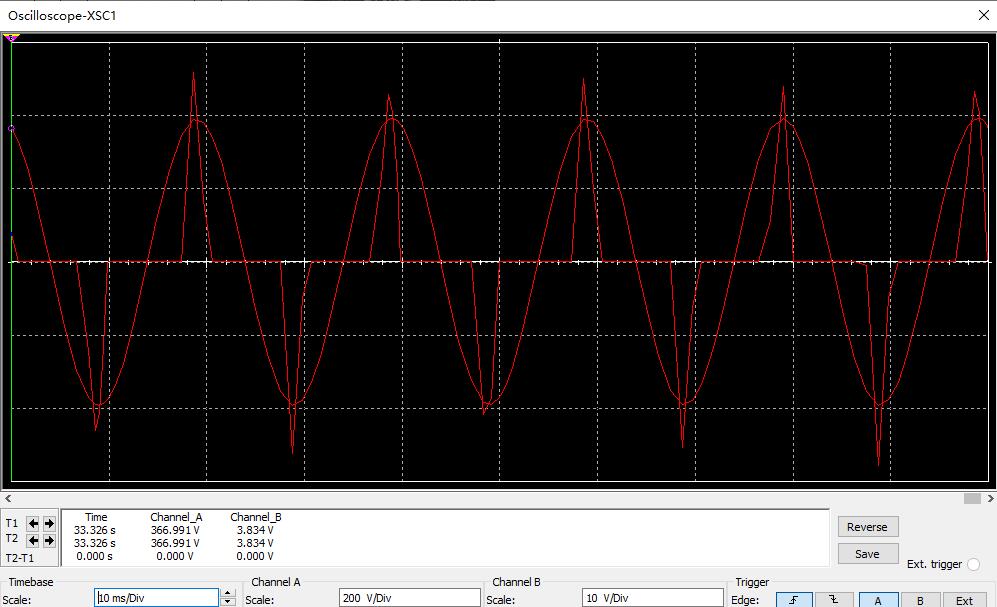

供電為AC220市電。仿真軟件我不會用，還是試了下，但仿真電流波形穩定不下來，折痕時有時無，峰值忽大忽小，正負波形不一致，不知道什么原因。請大神幫我修改下附件。

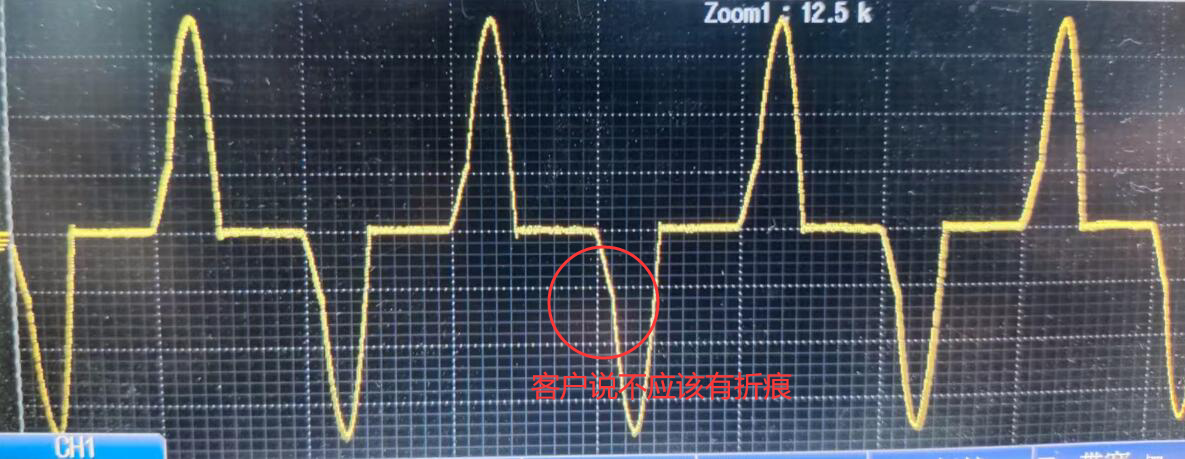

想知道正確的波形有沒有折痕，折痕是如何產生的，

回復

使用道具 舉報

ID:879809 發表于 2025-10-29 17:41 | 顯示全部樓層
ydatou 發表于 2025-10-21 15:24
我是不是還沒說清楚。
圖1就是一個設備，不能增加其它元件，否則就不符合國標。
只是這設備電流大，可 ...

不用找，大家的波形都是這樣的，天下本無事庸人自擾之。
回復

使用道具 舉報

ID:1073939 發表于 2025-10-21 15:30 | 顯示全部樓層
nanfuB 發表于 2025-10-20 23:28
非線性負載加上電路有感性，而且電流也不小， 仿真電路沒法模擬的。

這電路頻率才50Hz，仿真應該能還原實際情形。可以加上虛擬電感模擬線路感抗。
主要是我不太會使用Multisim這個軟件。
回復

使用道具 舉報

ID:1073939 發表于 2025-10-21 15:24 | 顯示全部樓層
WL0123 發表于 2025-10-21 07:09
整流濾波電路可以參考變頻空調的LC濾波。

我是不是還沒說清楚。
圖1就是一個設備，不能增加其它元件，否則就不符合國標。
只是這設備電流大，可能對制作工藝有要求。
需要找出那些因素造成了波形畸變。
回復

使用道具 舉報

ID:1073939 發表于 2025-10-21 09:06 | 顯示全部樓層

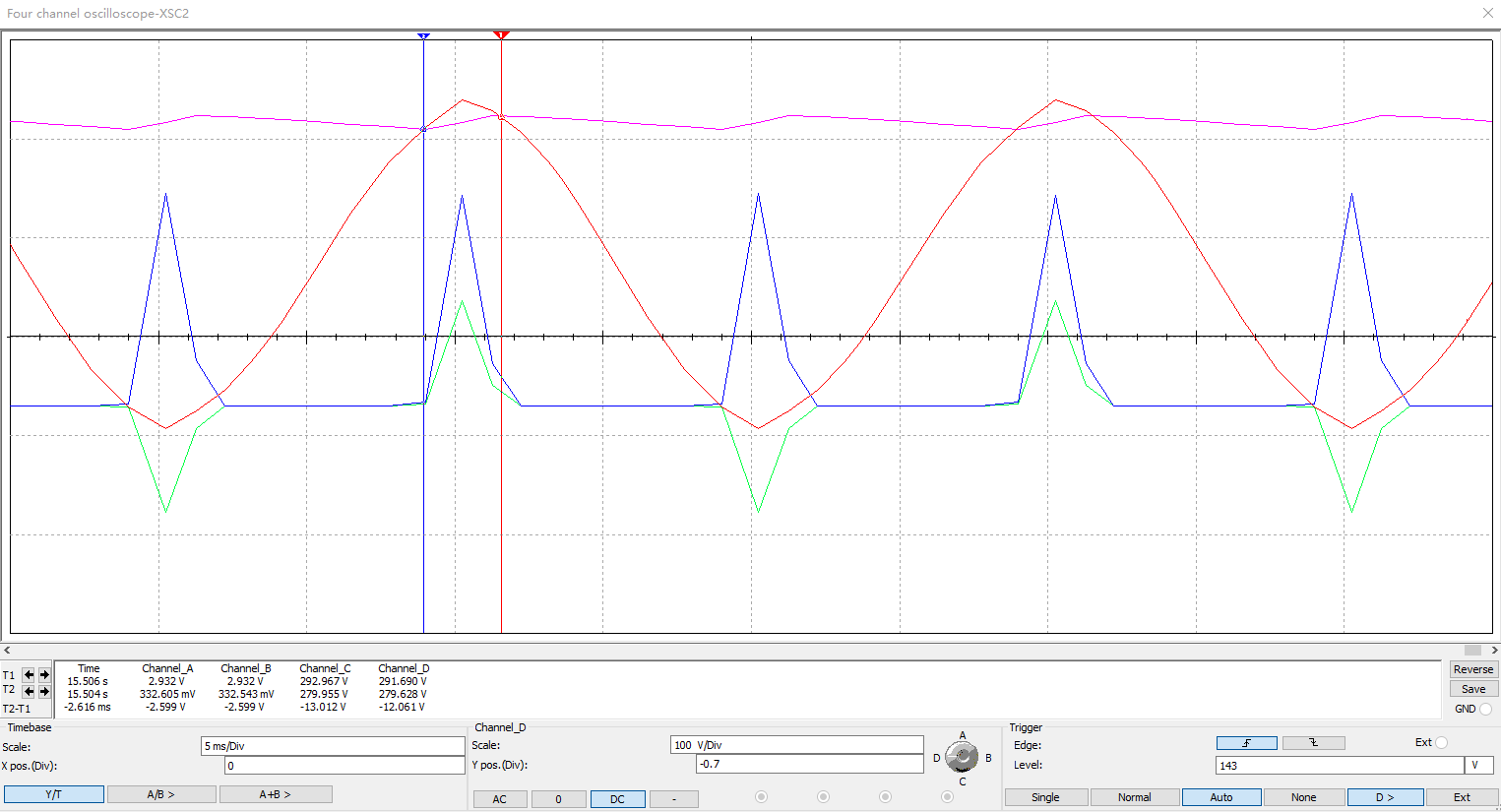

終于知道仿真波形穩定不下來的原因了，是整流橋仿真模型電流不夠。但我這Multisim示波器的采樣率明顯不夠，明顯看到曲線是由幾段直線構成。這如何設置？琢磨了好久，沒搞定。

回復

使用道具 舉報

ID:1133081 發表于 2025-10-21 07:09 | 顯示全部樓層
ydatou 發表于 2025-10-20 11:59
圖1就是已設計的負載，并且也是實際的負載。沒有其它元件。
這負載可以用于交流電網、ups等輸出50Hz交流的 ...

整流濾波電路可以參考變頻空調的LC濾波。
回復

使用道具 舉報

ID:582276 發表于 2025-10-20 23:28 | 顯示全部樓層
非線性負載加上電路有感性，而且電流也不小， 仿真電路沒法模擬的。
回復

使用道具 舉報

ID:1073939 發表于 2025-10-20 11:59 | 顯示全部樓層
圖1就是已設計的負載，并且也是實際的負載。沒有其它元件。
這負載可以用于交流電網、ups等輸出50Hz交流的電源設備。
回復

使用道具 舉報

ID:1073939 發表于 2025-10-20 09:18 | 顯示全部樓層
ZSJM 發表于 2025-10-18 17:58
仿真了一下,  仿真電路是沒有折痕的.  當然是與你的仿真相似,小電流(Vpp幾十安)仿真, 沒找到大電流整流二極 ...

(0.1歐,9.68歐,15000uF)是實際電路。我仿真時也是找不到那么大的整流橋模型，才把電阻放大10倍，電容縮小10倍(和實際電路相同的時間常數)。
為啥我的仿真文件波形穩定不下來？請幫我診斷下。
你的仿真文件能否發我？
回復

使用道具 舉報

ID:1079566 發表于 2025-10-18 17:58 | 顯示全部樓層

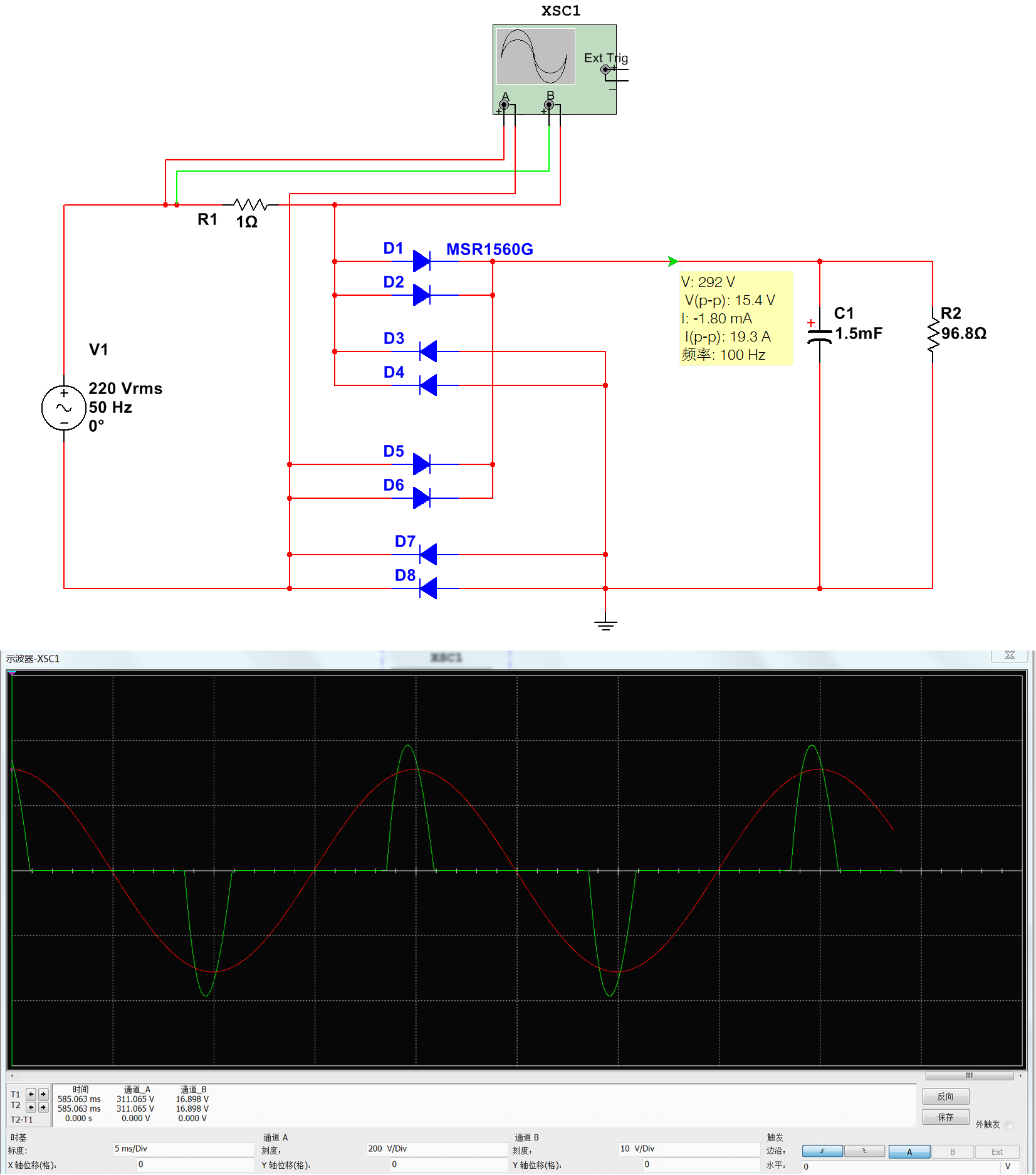

仿真了一下,  仿真電路是沒有折痕的.  當然是與你的仿真相似,小電流(Vpp幾十安)仿真, 沒找到大電流整流二極管.不知你頂樓那圖(0.1歐,9.68歐,15000uF), 是不是真實電路? 因為這么大電流很少用0.1歐取樣.實際電路應該比較復雜, 前面是不是有EMC處理電路, 也許頂樓示波器那個波形是對的. 大電流整流二極管也有干擾產生,也許真實電路有對此有處理.



回復

使用道具 舉報

ID:1073939 發表于 2025-10-17 14:26 | 顯示全部樓層
rundstedt 發表于 2025-10-17 13:29
折痕是輸入電壓僅僅略微比C略高，所以電流上升緩慢，接下來輸入電壓遠高于C，輸入電流就類似電壓波形了。

輸入電壓低于電容電壓時，電流為0。折痕前段ac電壓從220到277V，后段從277到311。前段電壓變化率大于后段，按理應該不是圖中凹下去的形狀，而是凸起形狀。
rc時間常數是150ms，相當于7.5倍正弦波周期。將電容改小，能否改善波形？
電容等效電阻是否有關系？
求大神幫仿真分析下。
回復

使用道具 舉報

ID:879809 發表于 2025-10-17 13:29 | 顯示全部樓層
折痕是輸入電壓僅僅略微比C略高，所以電流上升緩慢，接下來輸入電壓遠高于C，輸入電流就類似電壓波形了。
回復

使用道具 舉報
