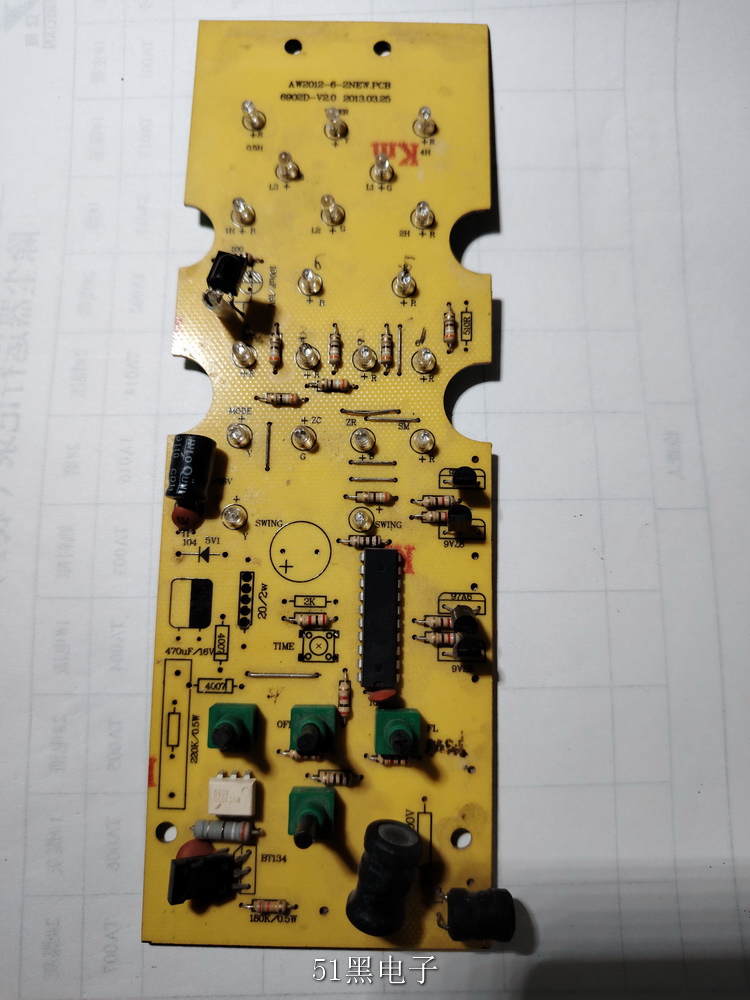

用stc15w408單片機代換原控制板mcu，修復一臺風扇。附面板和控制板圖片。本風扇有5鍵：1檔位鍵，2開關鍵，3模式鍵，4搖頭鍵，5定時鍵。其中檔位鍵循環控制1檔~6檔，低檔通過竄入3uf電容得到。模式鍵循環控制普通，自然，睡眠模式，通過高中低三檔輪流循環運行幾個秒獲得。定時鍵循環4檔定時停機時間。遙控和按鍵功能一樣，不互鎖。附有proteuse畫的電路圖，代碼放在附件內。
本電路指示燈較多，為了節省io口，led驅動采用5行4列掃描完成，且有3只按鍵和3只led陽極分時
![IMG_20231112_172629[2].jpg](http://c.51hei.com/d/forum/202311/12/174729g53ofzpufp5jn7oe.jpg "IMG_20231112_172629[2].jpg")
![IMG_20231112_172547[1].jpg](http://c.51hei.com/d/forum/202311/12/173214wnwkaqawzmzj3cna.jpg "IMG_20231112_172547[1].jpg")
復用io。
|
-
-
風扇stc15w408程序.zip
2023-11-12 18:28 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
76.24 KB, 下載次數: 15, 下載積分: 黑幣 -5
代碼
-
-
落地扇mpu控制實際電路.zip
2023-11-12 18:29 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
868.54 KB, 下載次數: 14, 下載積分: 黑幣 -5
電路圖
