當你需要設計一個上位機是串口通信必然是最基本的組件，STM32固件庫為串口通信的操作提供了很多有用的函數，使得我們在使用串口時不必關注底層硬件的操作，使用相關函數即可，下面介紹串口操作的要點。
使用串口必然就要用到GPIO口，那么第一步就是配置GPIO口，STM32USART1的發送和接受引腳分別是PA9，PA10，初始化該兩只引腳的操作如下：
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &GPIO_InitStructure);
配置PA9為復用推挽輸出，PA10為浮空輸入。
打開PA口和串口時鐘：
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
配置串口工作模式：
USART_InitStructure.USART_BaudRate = 115200; USART_InitStructure.USART_WordLength = USART_WordLength_8b; USART_InitStructure.USART_StopBits = USART_StopBits_1; USART_InitStructure.USART_Parity = USART_Parity_No ; USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; USART_Init(USART1, &USART_InitStructure);
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
USART_Cmd(USART1, ENABLE);
配置接受中斷：
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPrio
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
以上均為串口硬件的配置，為了方便的使用stdio.h中的printf函數，還需要重定向fputc函數：
///重定向c庫函數printf到USART1
int fputc(int ch, FILE *f)
{
USART_SendData(USART1, (uint8_t) ch);
while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
return (ch);
}
好了，下面就可以直接在主函數中使用printf函數輸出了，在接收字符時，需要在中斷函數中編寫相應的函數：
void USART1_IRQHandler(void)
}

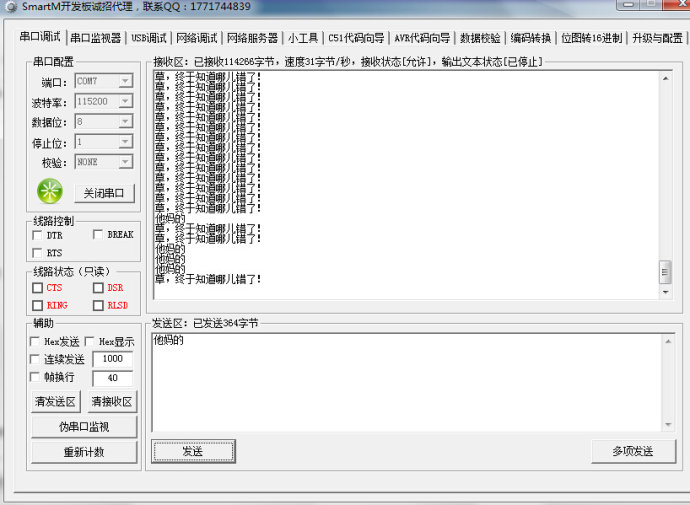

效果如下：在主函數中輸出想要輸出的內容，在串口調試助手中輸入內容，最后所有字符都顯示在串口調試助手的接收處：

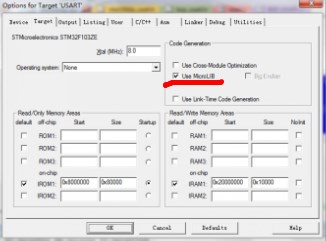

在本次實驗中有一個小問題需要注意，本人因開始不知道這個原因，調試了一整個下午和晚上，實在是浪費了太多時間，在這了與大家分享，在options for target中一定要勾選use Microlib，否則即使程序代碼是對的也不會像串口發送消息。
